150/200MPa 工作压力
高强度合金
耐磨损油缸
聚氨酯自激式密封
按需定制

BD系列拆解图

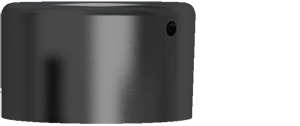

当活塞达到最大行程时，将可见一根红色警示线，活塞超行程时系统自动泄压，具有可靠的安全性

多级油缸，采用优化的特殊结构，保证拉伸力的同时减少油缸外径，适用于狭窄工况

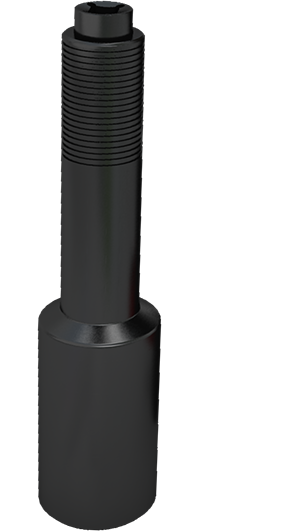

超高强度合金材料拉伸头与螺杆完全配合，螺牙受力均匀

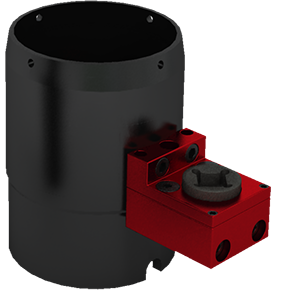

齿轮驱动机构，通过扭力扳手驱动齿轮结构拧紧拆卸螺母

BD系列

产品规格

首页 / 产品中心 / 产品列表 / BD系列

BD系列

BD20
BD24
BD27
BD30
BD33
BD36
BD39
BD42
BD45
更多

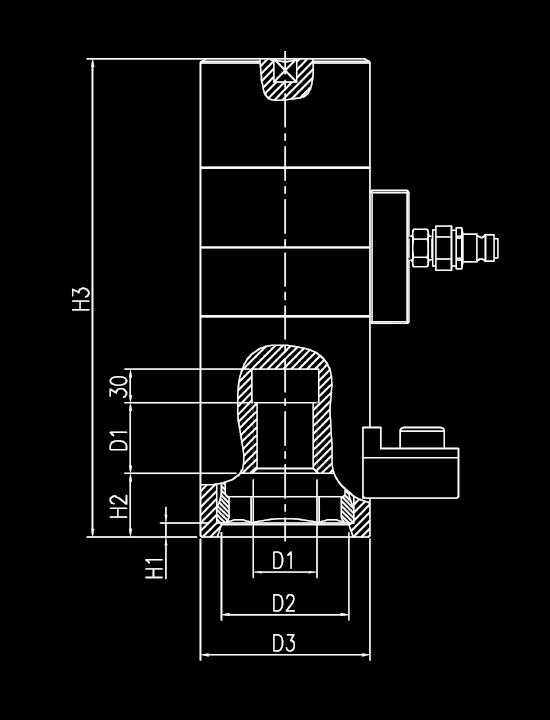

1. 螺纹D1（mm）
  M20
2. 螺纹D1（in）
  3/4
3. 牙距
  2.5
4. 尺寸D2（mm）
  44
5. 尺寸D3（mm）
  59
6. 尺寸H1（mm）
  6
7. 尺寸H2（mm）
  19
8. 尺寸H3（mm）
  182
1. 螺母对边（s）
  30
2. 拉伸力（KN）
  200
3. 拉伸力（Ibs）
  45000
4. 尺寸D2（in）
  1.7
5. 尺寸D3（in）
  2.3
6. 尺寸H1（in）
  0.2
7. 尺寸H2（in）
  0.7
8. 尺寸H3（in）
  7.2
1. 螺纹D1（mm）
  M24
2. 螺纹D1（in）
  7/8
3. 牙距
  3
4. 尺寸D2（mm）
  51
5. 尺寸D3（mm）
  65
6. 尺寸H1（mm）
  8
7. 尺寸H2（mm）
  24
8. 尺寸H3（mm）
  188
1. 螺母对边（s）
  36
2. 拉伸力（KN）
  290
3. 拉伸力（Ibs）
  65250
4. 尺寸D2（in）
  2.0
5. 尺寸D3（in）
  2.6
6. 尺寸H1（in）
  0.3
7. 尺寸H2（in）
  0.9
8. 尺寸H3（in）
  7.4
1. 螺纹D1（mm）
  M27
2. 螺纹D1（in）
  1
3. 牙距
  3
4. 尺寸D2（mm）
  56
5. 尺寸D3（mm）
  73
6. 尺寸H1（mm）
  10
7. 尺寸H2（mm）
  25
8. 尺寸H3（mm）
  192
1. 螺母对边（s）
  41
2. 拉伸力（KN）
  380
3. 拉伸力（Ibs）
  85500
4. 尺寸D2（in）
  2.2
5. 尺寸D3（in）
  2.9
6. 尺寸H1（in）
  0.4
7. 尺寸H2（in）
  1.0
8. 尺寸H3（in）
  7.6
1. 螺纹D1（mm）
  M30
2. 螺纹D1（in）
  11/8
3. 牙距
  3.5
4. 尺寸D2（mm）
  62
5. 尺寸D3（mm）
  79
6. 尺寸H1（mm）
  12
7. 尺寸H2（mm）
  27
8. 尺寸H3（mm）
  198
1. 螺母对边（s）
  46
2. 拉伸力（KN）
  460
3. 拉伸力（Ibs）
  103500
4. 尺寸D2（in）
  2.4
5. 尺寸D3（in）
  3.1
6. 尺寸H1（in）
  0.5
7. 尺寸H2（in）
  1.1
8. 尺寸H3（in）
  7.8
1. 螺纹D1（mm）
  M33
2. 螺纹D1（in）
  11/4
3. 牙距
  3.5
4. 尺寸D2（mm）
  67
5. 尺寸D3（mm）
  84
6. 尺寸H1（mm）
  14
7. 尺寸H2（mm）
  29
8. 尺寸H3（mm）
  240
1. 螺母对边（s）
  50
2. 拉伸力（KN）
  570
3. 拉伸力（Ibs）
  128250
4. 尺寸D2（in）
  2.6
5. 尺寸D3（in）
  3.3
6. 尺寸H1（in）
  0.6
7. 尺寸H2（in）
  1.1
8. 尺寸H3（in）
  9.4
1. 螺纹D1（mm）
  M36
2. 螺纹D1（in）
  13/8
3. 牙距
  4
4. 尺寸D2（mm）
  72
5. 尺寸D3（mm）
  90
6. 尺寸H1（mm）
  16
7. 尺寸H2（mm）
  32
8. 尺寸H3（mm）
  248
1. 螺母对边（s）
  55
2. 拉伸力（KN）
  670
3. 拉伸力（Ibs）
  150750
4. 尺寸D2（in）
  2.8
5. 尺寸D3（in）
  3.5
6. 尺寸H1（in）
  0.6
7. 尺寸H2（in）
  1.3
8. 尺寸H3（in）
  9.8
1. 螺纹D1（mm）
  M39
2. 螺纹D1（in）
  11/2
3. 牙距
  4
4. 尺寸D2（mm）
  78
5. 尺寸D3（mm）
  98
6. 尺寸H1（mm）
  18
7. 尺寸H2（mm）
  34
8. 尺寸H3（mm）
  253
1. 螺母对边（s）
  60
2. 拉伸力（KN）
  800
3. 拉伸力（Ibs）
  180000
4. 尺寸D2（in）
  3.1
5. 尺寸D3（in）
  3.9
6. 尺寸H1（in）
  0.7
7. 尺寸H2（in）
  1.3
8. 尺寸H3（in）
  10.0
1. 螺纹D1（mm）
  M42
2. 螺纹D1（in）
  15/8
3. 牙距
  4.5
4. 尺寸D2（mm）
  84
5. 尺寸D3（mm）
  107
6. 尺寸H1（mm）
  20
7. 尺寸H2（mm）
  37
8. 尺寸H3（mm）
  256
1. 螺母对边（s）
  65
2. 拉伸力（KN）
  920
3. 拉伸力（Ibs）
  207000
4. 尺寸D2（in）
  3.3
5. 尺寸D3（in）
  4.2
6. 尺寸H1（in）
  0.8
7. 尺寸H2（in）
  1.5
8. 尺寸H3（in）
  10.1
1. 螺纹D1（mm）
  M45
2. 螺纹D1（in）
  13/4
3. 牙距
  4.5
4. 尺寸D2（mm）
  90
5. 尺寸D3（mm）
  112
6. 尺寸H1（mm）
  22
7. 尺寸H2（mm）
  39
8. 尺寸H3（mm）
  260
1. 螺母对边（s）
  70
2. 拉伸力（KN）
  1080
3. 拉伸力（Ibs）
  243000
4. 尺寸D2（in）
  3.5
5. 尺寸D3（in）
  4.4
6. 尺寸H1（in）
  0.9
7. 尺寸H2（in）
  1.5
8. 尺寸H3（in）
  10.2
1. 螺纹D1（mm）
  M48
2. 螺纹D1（in）
  17/8
3. 牙距
  5
4. 尺寸D2（mm）
  95
5. 尺寸D3（mm）
  123
6. 尺寸H1（mm）
  24
7. 尺寸H2（mm）
  42
8. 尺寸H3（mm）
  268
1. 螺母对边（s）
  75
2. 拉伸力（KN）
  1220
3. 拉伸力（Ibs）
  274500
4. 尺寸D2（in）
  3.7
5. 尺寸D3（in）
  4.8
6. 尺寸H1（in）
  0.9
7. 尺寸H2（in）
  1.7
8. 尺寸H3（in）
  10.6
1. 螺纹D1（mm）
  M52
2. 螺纹D1（in）
  2
3. 牙距
  5
4. 尺寸D2（mm）
  103
5. 尺寸D3（mm）
  129
6. 尺寸H1（mm）
  28
7. 尺寸H2（mm）
  46
8. 尺寸H3（mm）
  288
1. 螺母对边（s）
  80
2. 拉伸力（KN）
  1450
3. 拉伸力（Ibs）
  326250
4. 尺寸D2（in）
  4.1
5. 尺寸D3（in）
  5.1
6. 尺寸H1（in）
  1.1
7. 尺寸H2（in）
  1.8
8. 尺寸H3（in）
  11.3
1. 螺纹D1（mm）
  M56
2. 螺纹D1（in）
  21/4
3. 牙距
  5.5
4. 尺寸D2（mm）
  107
5. 尺寸D3（mm）
  136
6. 尺寸H1（mm）
  31
7. 尺寸H2（mm）
  49
8. 尺寸H3（mm）
  328
1. 螺母对边（s）
  85
2. 拉伸力（KN）
  1680
3. 拉伸力（Ibs）
  378000
4. 尺寸D2（in）
  4.2
5. 尺寸D3（in）
  5.4
6. 尺寸H1（in）
  1.2
7. 尺寸H2（in）
  1.9
8. 尺寸H3（in）
  12.9
1. 螺纹D1（mm）
  M60
2. 螺纹D1（in）
  —
3. 牙距
  5.5
4. 尺寸D2（mm）
  115
5. 尺寸D3（mm）
  146
6. 尺寸H1（mm）
  34
7. 尺寸H2（mm）
  52
8. 尺寸H3（mm）
  330
1. 螺母对边（s）
  90
2. 拉伸力（KN）
  2010
3. 拉伸力（Ibs）
  452250
4. 尺寸D2（in）
  4.5
5. 尺寸D3（in）
  5.7
6. 尺寸H1（in）
  1.3
7. 尺寸H2（in）
  2.0
8. 尺寸H3（in）
  13.0
1. 螺纹D1（mm）
  M64
2. 螺纹D1（in）
  21/2
3. 牙距
  6
4. 尺寸D2（mm）
  121
5. 尺寸D3（mm）
  155
6. 尺寸H1（mm）
  37
7. 尺寸H2（mm）
  55
8. 尺寸H3（mm）
  346
1. 螺母对边（s）
  95
2. 拉伸力（KN）
  2210
3. 拉伸力（Ibs）
  497250
4. 尺寸D2（in）
  4.8
5. 尺寸D3（in）
  6.1
6. 尺寸H1（in）
  1.5
7. 尺寸H2（in）
  2.2
8. 尺寸H3（in）
  13.6
1. 螺纹D1（mm）
  M68
2. 螺纹D1（in）
  —
3. 牙距
  6
4. 尺寸D2（mm）
  127
5. 尺寸D3（mm）
  164
6. 尺寸H1（mm）
  40
7. 尺寸H2（mm）
  58
8. 尺寸H3（mm）
  358
1. 螺母对边（s）
  100
2. 拉伸力（KN）
  2600
3. 拉伸力（Ibs）
  585000
4. 尺寸D2（in）
  5.0
5. 尺寸D3（in）
  6.5
6. 尺寸H1（in）
  1.6
7. 尺寸H2（in）
  2.3
8. 尺寸H3（in）
  14.1
1. 螺纹D1（mm）
  M72
2. 螺纹D1（in）
  23/4
3. 牙距
  6
4. 尺寸D2（mm）
  131
5. 尺寸D3（mm）
  177
6. 尺寸H1（mm）
  44
7. 尺寸H2（mm）
  62
8. 尺寸H3（mm）
  378
1. 螺母对边（s）
  105
2. 拉伸力（KN）
  2880
3. 拉伸力（Ibs）
  648000
4. 尺寸D2（in）
  5.2
5. 尺寸D3（in）
  7.0
6. 尺寸H1（in）
  1.7
7. 尺寸H2（in）
  2.4
8. 尺寸H3（in）
  14.9
1. 螺纹D1（mm）
  M76
2. 螺纹D1（in）
  3
3. 牙距
  6
4. 尺寸D2（mm）
  137
5. 尺寸D3（mm）
  183
6. 尺寸H1（mm）
  46
7. 尺寸H2（mm）
  66
8. 尺寸H3（mm）
  385
1. 螺母对边（s）
  110
2. 拉伸力（KN）
  3320
3. 拉伸力（Ibs）
  747000
4. 尺寸D2（in）
  5.4
5. 尺寸D3（in）
  7.2
6. 尺寸H1（in）
  1.8
7. 尺寸H2（in）
  2.6
8. 尺寸H3（in）
  15.2
1. 螺纹D1（mm）
  M80
2. 螺纹D1（in）
  31/4
3. 牙距
  6
4. 尺寸D2（mm）
  143
5. 尺寸D3（mm）
  203
6. 尺寸H1（mm）
  50
7. 尺寸H2（mm）
  68
8. 尺寸H3（mm）
  414
1. 螺母对边（s）
  115
2. 拉伸力（KN）
  3610
3. 拉伸力（Ibs）
  812250
4. 尺寸D2（in）
  5.6
5. 尺寸D3（in）
  8.0
6. 尺寸H1（in）
  2.0
7. 尺寸H2（in）
  2.7
8. 尺寸H3（in）
  16.3
1. 螺纹D1（mm）
  M90
2. 螺纹D1（in）
  31/2
3. 牙距
  6
4. 尺寸D2（mm）
  161
5. 尺寸D3（mm）
  232
6. 尺寸H1（mm）
  58
7. 尺寸H2（mm）
  77
8. 尺寸H3（mm）
  446
1. 螺母对边（s）
  130
2. 拉伸力（KN）
  4650
3. 拉伸力（Ibs）
  1046250
4. 尺寸D2（in）
  6.3
5. 尺寸D3（in）
  9.1
6. 尺寸H1（in）
  2.3
7. 尺寸H2（in）
  3.0
8. 尺寸H3（in）
  17.6
1. 螺纹D1（mm）
  M100
2. 螺纹D1（in）
  4
3. 牙距
  6
4. 尺寸D2（mm）
  179
5. 尺寸D3（mm）
  252
6. 尺寸H1（mm）
  66
7. 尺寸H2（mm）
  85
8. 尺寸H3（mm）
  487
1. 螺母对边（s）
  145
2. 拉伸力（KN）
  5830
3. 拉伸力（Ibs）
  1311750
4. 尺寸D2（in）
  7.0
5. 尺寸D3（in）
  9.9
6. 尺寸H1（in）
  2.6
7. 尺寸H2（in）
  3.3
8. 尺寸H3（in）
  19.2

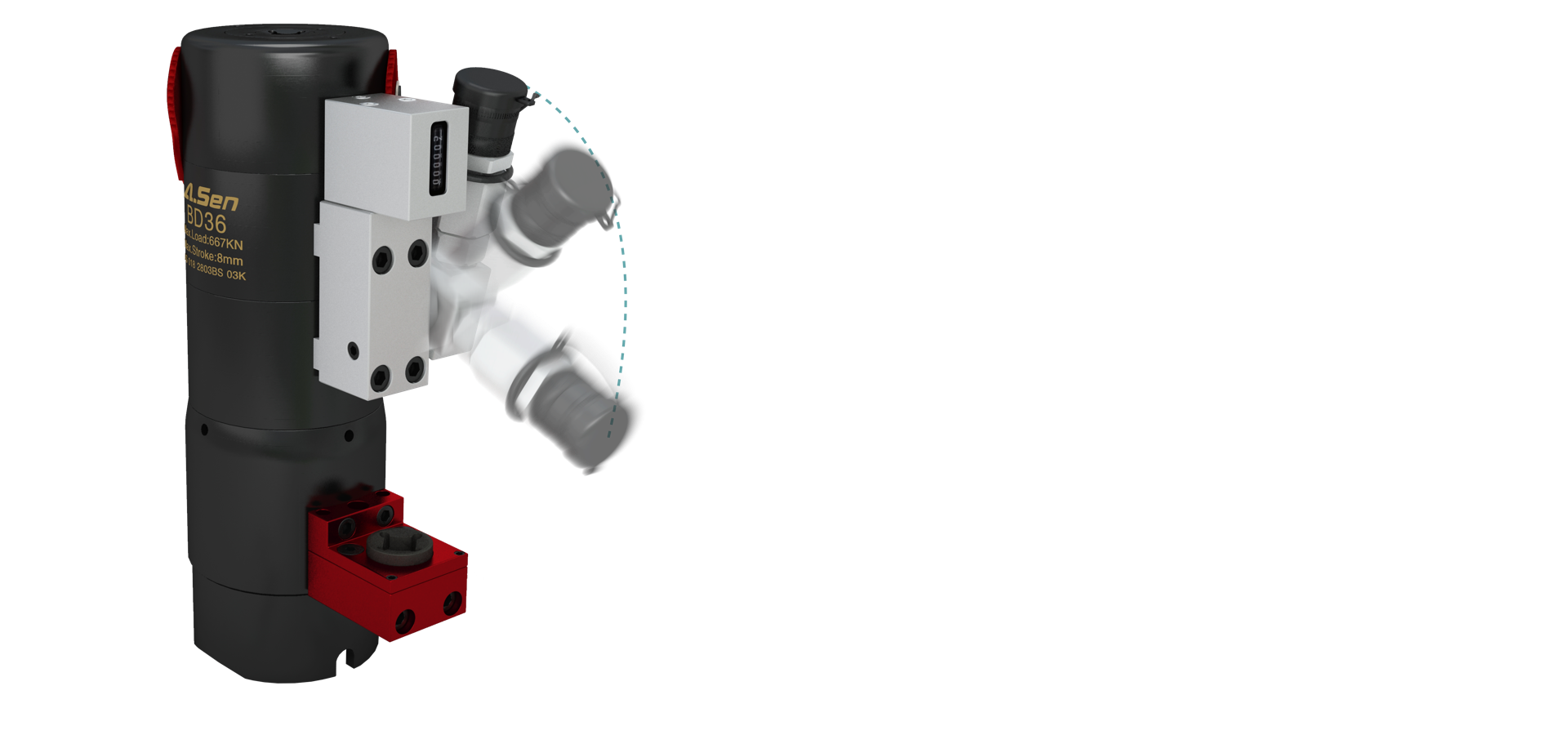

可旋转快速接头，无空间限制，自由操作，避免狭小操作空间对油管角度限制

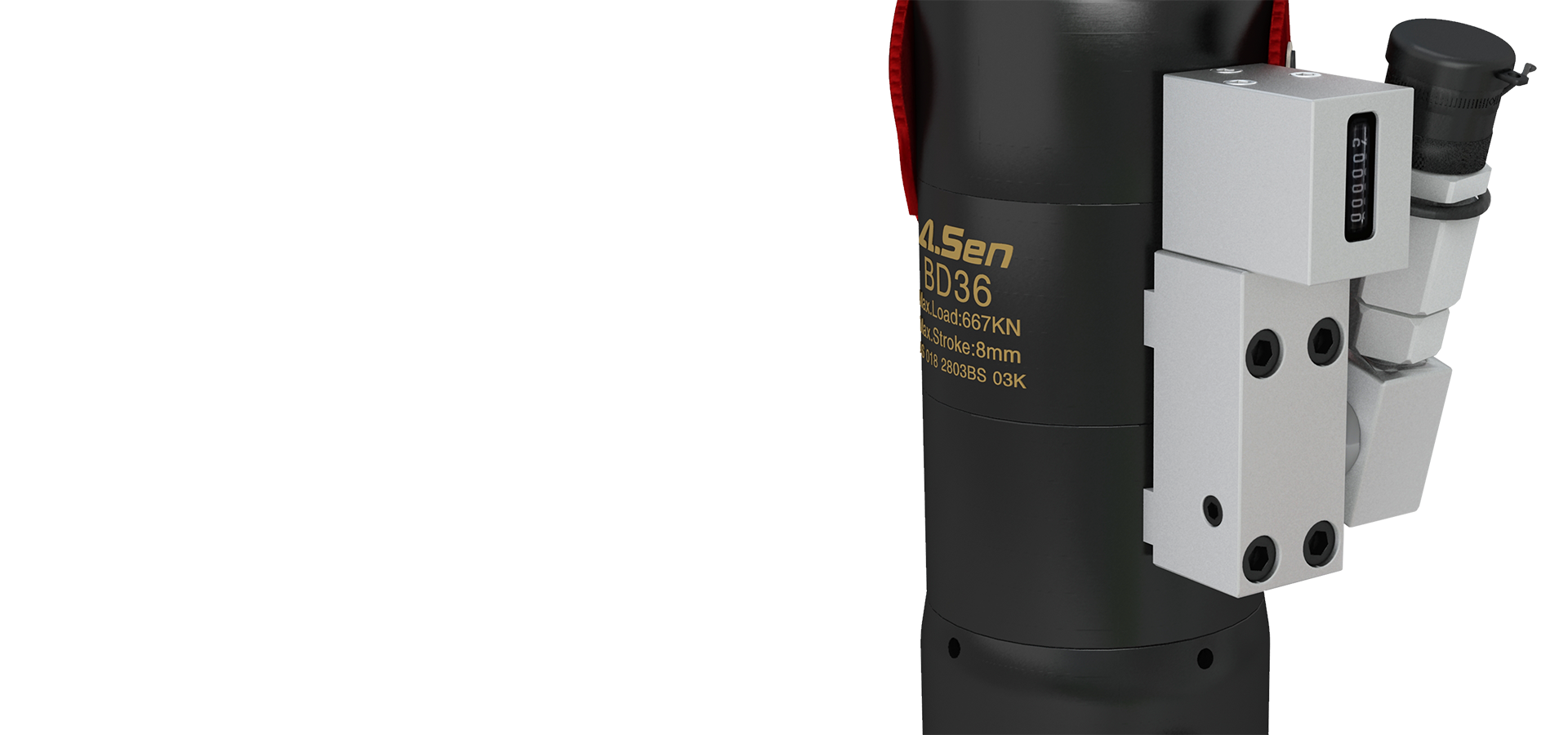

机械自动计数器，计数每个拉伸周期，且与拉伸器本体固定为一体

选配您所需要的配件

计数器

齿轮盒

超高压油管

电动泵

BD系列

资料下载

首页 / 产品中心 / BD系列

文档

BD系列螺栓拉伸器样册
2019-07-17 14:11:19

PDF 下载
螺栓拉伸力对照表
2019-07-17 14:11:52

PDF 下载
螺栓拉伸器使用方案
2019-07-17 14:12:15

PDF 下载

文档

螺栓拉伸器选型表
2019-07-17 14:12:29

PDF 下载
螺栓拉伸器专用泵站
2019-07-17 14:14:52

PDF 下载

BD系列
