BS系列拆解图

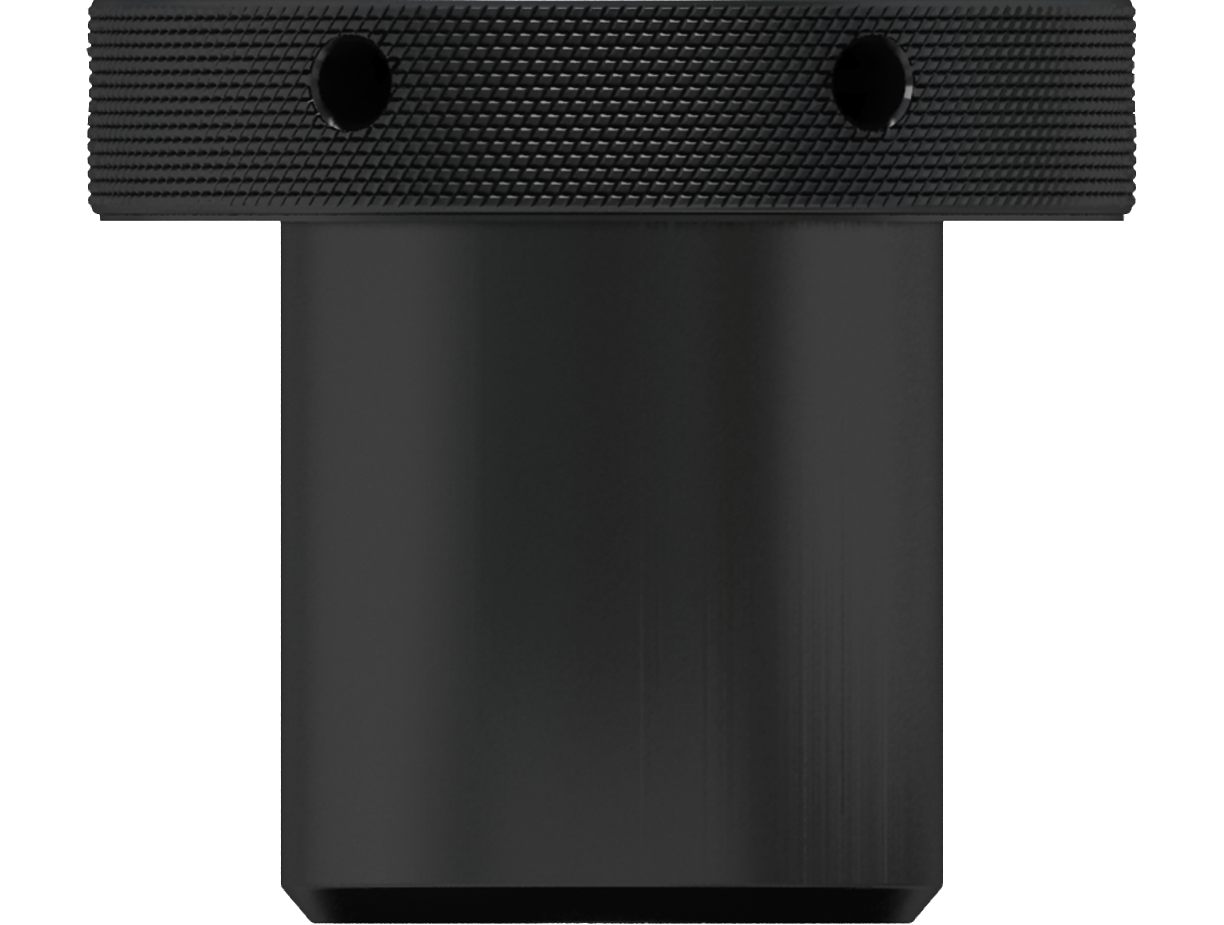

超高强度合金材料拉伸头与螺杆完全配合，螺牙受力均匀

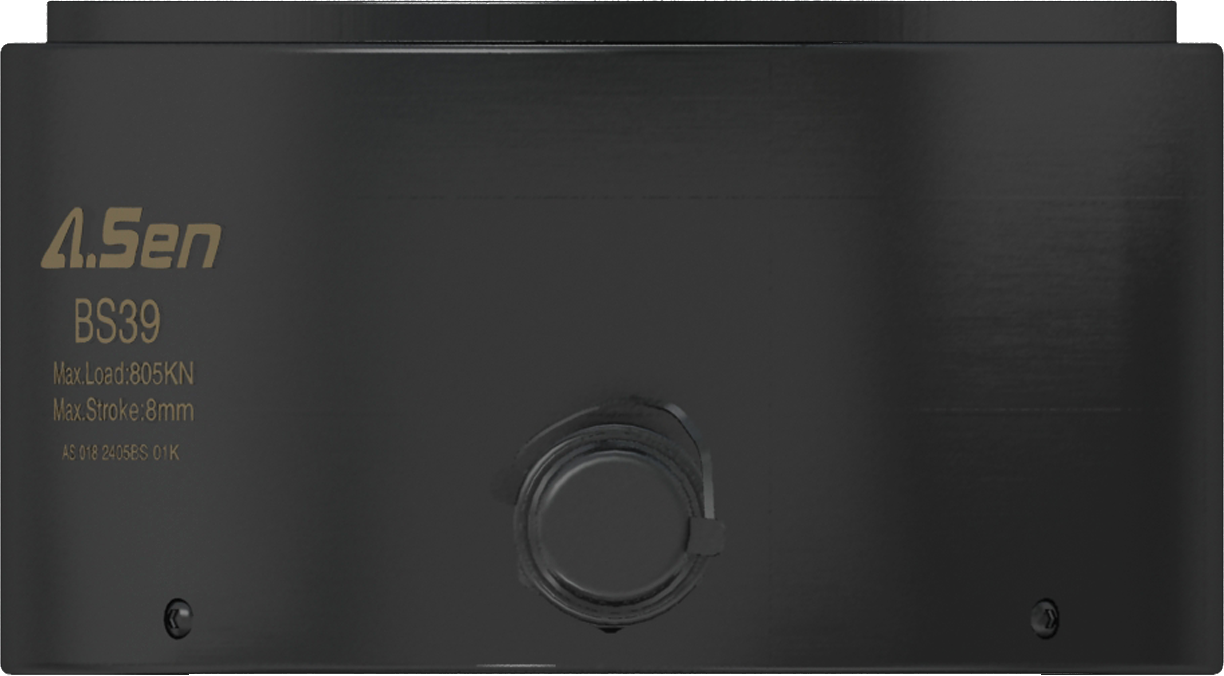

耐磨损油缸，结构紧凑，性能可靠

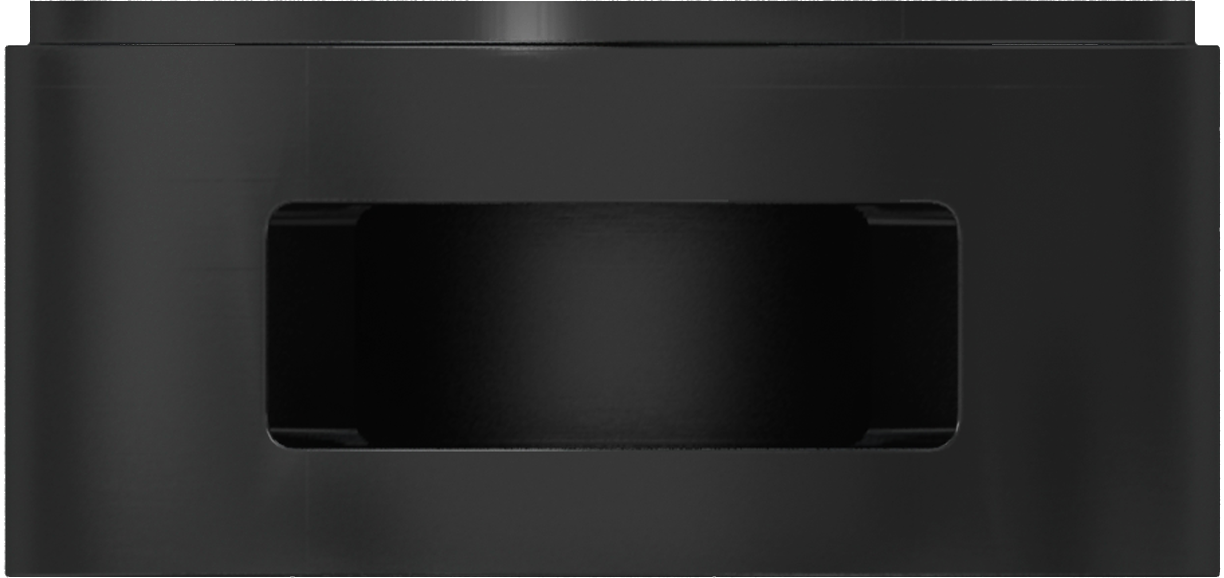

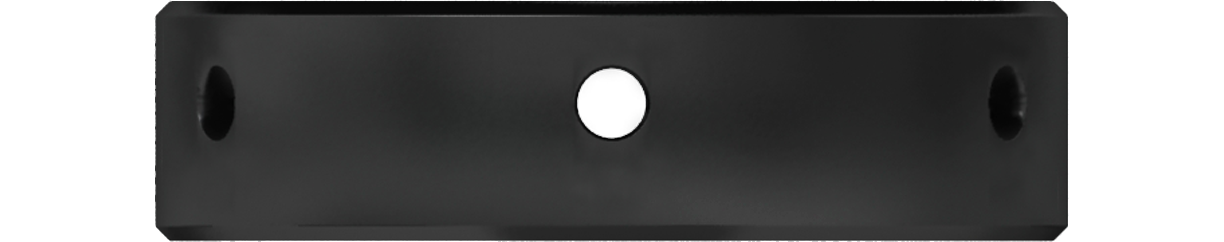

可定制特殊规格的桥架以满足不同工况需求
适配六角筒，用于紧固和拆卸螺母

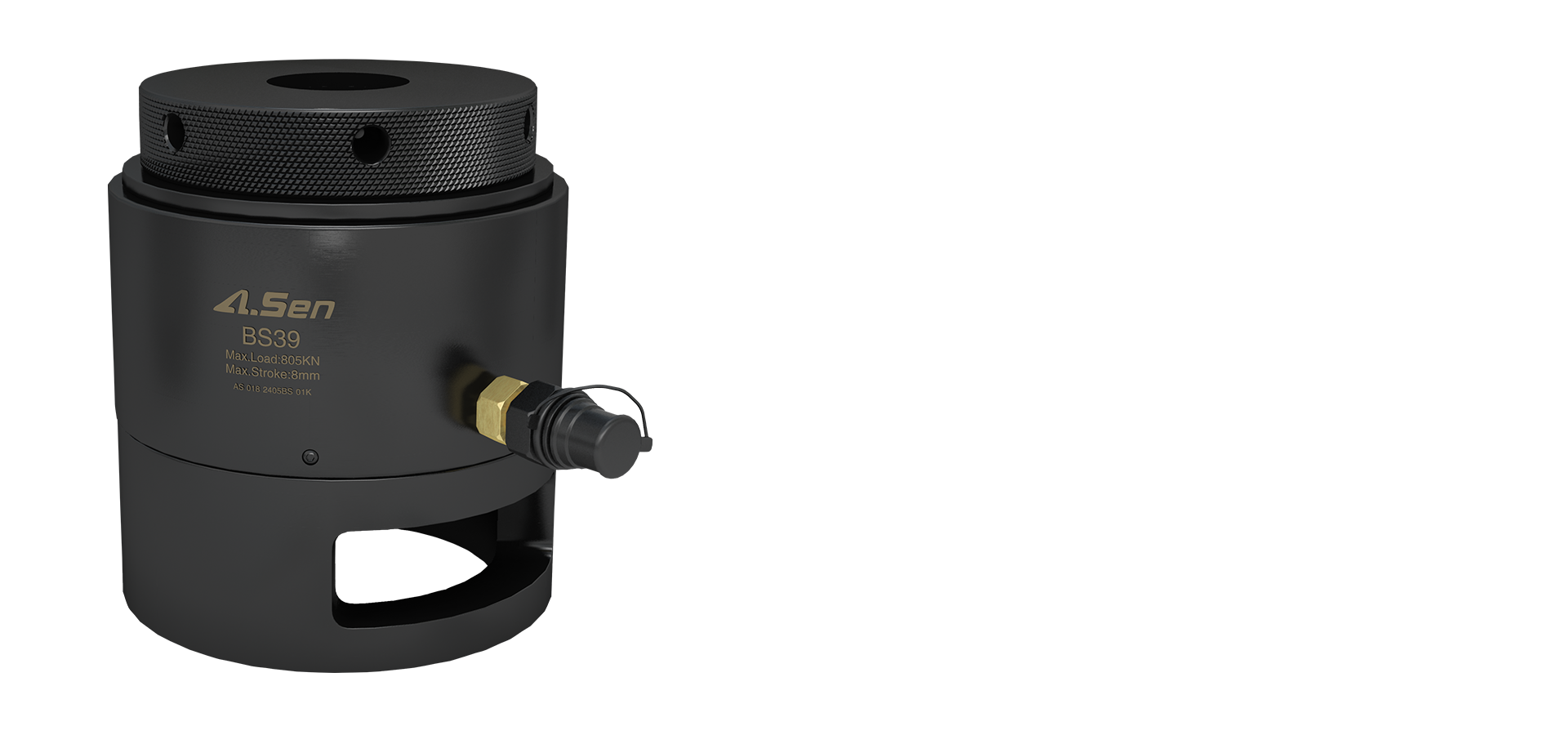

BS系列
- BS1
- BS2
- BS3
- BS4
- BS5
- BS6
- BS7
- BS8
- BS9
- 更多
-
实用螺栓（mm）
m20\m22\m24
最大负载（Kn）
338

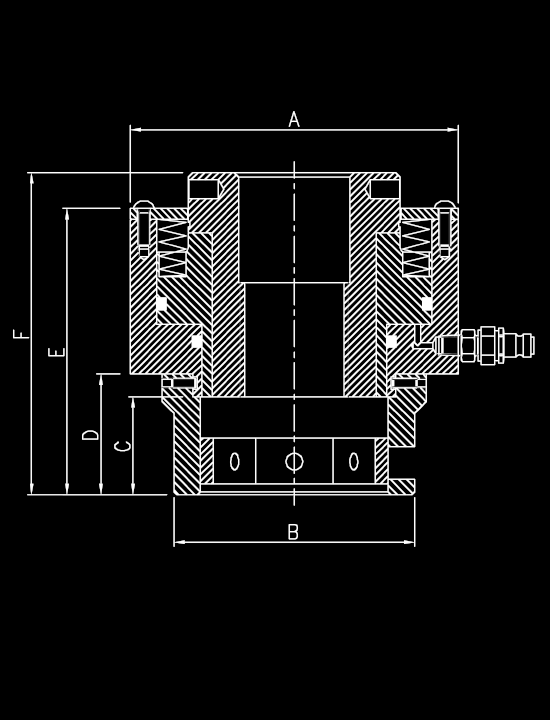

尺寸A（mm）
85
尺寸B（mm）
59
尺寸C（mm）
25
尺寸D（mm）
27
尺寸E（mm）
76
尺寸F（mm）
88
行程（mm）
8
重量（kg）
3.5
尺寸A（in）
3.3
尺寸B（in）
2.3
尺寸C（in）
1.0
尺寸D（in）
1.1
尺寸E（in）
3.0
尺寸F（in）
3.5
-
实用螺栓（mm）
M27\M30\M33
最大负载（Kn）
486
尺寸A（mm）
109
尺寸B（mm）
78
尺寸C（mm）
33
尺寸D（mm）
35
尺寸E（mm）
96
尺寸F（mm）
111
行程（mm）
8
重量（kg）
5.5
尺寸A（in）
4.3
尺寸B（in）
3.1
尺寸C（in）
1.3
尺寸D（in）
1.4
尺寸E（in）
3.8
尺寸F（in）
4.4
-
实用螺栓（mm）
M36\M39\M42
最大负载（Kn）
814
尺寸A（mm）
132
尺寸B（mm）
94
尺寸C（mm）
39
尺寸D（mm）
47
尺寸E（mm）
116
尺寸F（mm）
130
行程（mm）
8
重量（kg）
8
尺寸A（in）
5.2
尺寸B（in）
3.7
尺寸C（in）
1.5
尺寸D（in）
1.9
尺寸E（in）
4.6
尺寸F（in）
5.1
-
实用螺栓（mm）
M42\M45\M48
最大负载（Kn）
989
尺寸A（mm）
150
尺寸B（mm）
105
尺寸C（mm）
44
尺寸D（mm）
54
尺寸E（mm）
125
尺寸F（mm）
138
行程（mm）
10
重量（kg）
12
尺寸A（in）
5.9
尺寸B（in）
4.1
尺寸C（in）
1.7
尺寸D（in）
2.1
尺寸E（in）
4.9
尺寸F（in）
5.4
-
实用螺栓（mm）
M48\M52\M56
最大负载（Kn）
1413
尺寸A（mm）
174
尺寸B（mm）
135
尺寸C（mm）
59
尺寸D（mm）
60
尺寸E（mm）
136
尺寸F（mm）
149
行程（mm）
10
重量（kg）
17
尺寸A（in）
6.9
尺寸B（in）
5.3
尺寸C（in）
2.3
尺寸D（in）
2.4
尺寸E（in）
5.4
尺寸F（in）
5.9
-
实用螺栓（mm）
M60\M64\M68
最大负载（Kn）
1649
尺寸A（mm）
198
尺寸B（mm）
144
尺寸C（mm）
63
尺寸D（mm）
65
尺寸E（mm）
143
尺寸F（mm）
159
行程（mm）
10
重量（kg）
21
尺寸A（in）
7.8
尺寸B（in）
5.7
尺寸C（in）
2.5
尺寸D（in）
2.6
尺寸E（in）
5.6
尺寸F（in）
6.3
-
实用螺栓（mm）
M68\M72\M76
最大负载（Kn）
2131
尺寸A（mm）
222
尺寸B（mm）
170
尺寸C（mm）
79
尺寸D（mm）
81
尺寸E（mm）
175
尺寸F（mm）
193
行程（mm）
12
重量（kg）
26
尺寸A（in）
8.7
尺寸B（in）
6.7
尺寸C（in）
3.1
尺寸D（in）
3.2
尺寸E（in）
6.9
尺寸F（in）
7.6
-
实用螺栓（mm）
M80\M85\M90
最大负载（Kn）
2544
尺寸A（mm）
252
尺寸B（mm）
185
尺寸C（mm）
88
尺寸D（mm）
90
尺寸E（mm）
176
尺寸F（mm）
206
行程（mm）
12
重量（kg）
32
尺寸A（in）
9.9
尺寸B（in）
7.3
尺寸C（in）
3.5
尺寸D（in）
3.5
尺寸E（in）
6.9
尺寸F（in）
8.1
-
实用螺栓（mm）
M90\M95\M100
最大负载（Kn）
3101
尺寸A（mm）
282
尺寸B（mm）
235
尺寸C（mm）
103
尺寸D（mm）
105
尺寸E（mm）
194
尺寸F（mm）
229
行程（mm）
12
重量（kg）
38
尺寸A（in）
11.1
尺寸B（in）
9.3
尺寸C（in）
4.1
尺寸D（in）
4.1
尺寸E（in）
7.6
尺寸F（in）
9.0
-
实用螺栓（mm）
M105\M110\M115
最大负载（Kn）
3793
尺寸A（mm）
318
尺寸B（mm）
250
尺寸C（mm）
113
尺寸D（mm）
115
尺寸E（mm）
208
尺寸F（mm）
243
行程（mm）
12
重量（kg）
52
尺寸A（in）
12.5
尺寸B（in）
9.8
尺寸C（in）
4.4
尺寸D（in）
4.5
尺寸E（in）
8.2
尺寸F（in）
9.6
-
实用螺栓（mm）
M115\M120\M125
最大负载（Kn）
4936
尺寸A（mm）
360
尺寸B（mm）
270
尺寸C（mm）
125
尺寸D（mm）
125
尺寸E（mm）
266
尺寸F（mm）
302
行程（mm）
15
重量（kg）
87
尺寸A（in）
14.2
尺寸B（in）
10.6
尺寸C（in）
4.9
尺寸D（in）
4.9
尺寸E（in）
10.5
尺寸F（in）
11.9
负载回位，结构简单合理，维护方便
弹簧自动回位，过行程保护，适合频繁使用
选配您所需要的配件

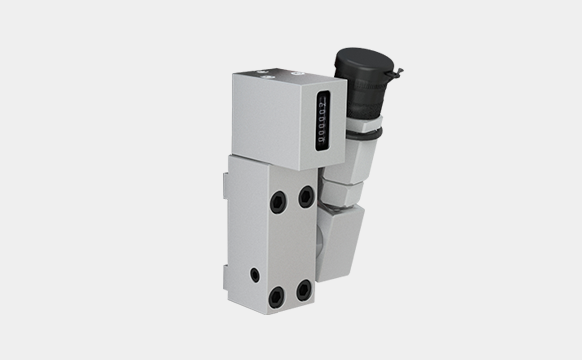

计数器

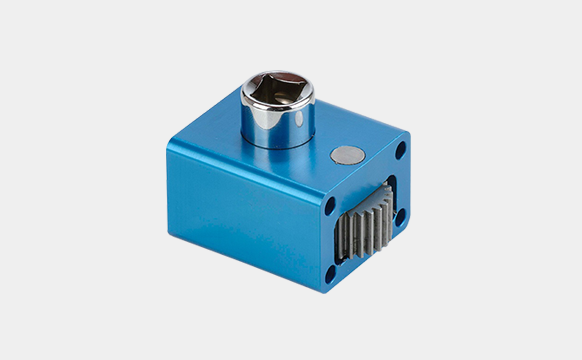

齿轮盒

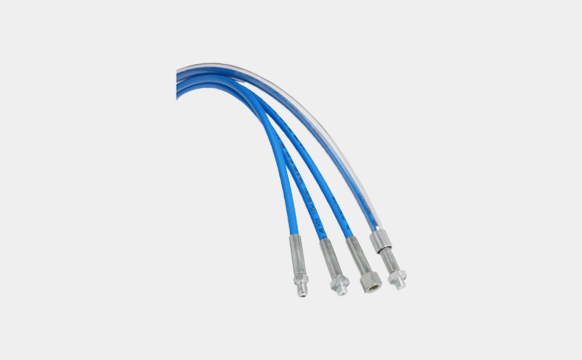

超高压油管

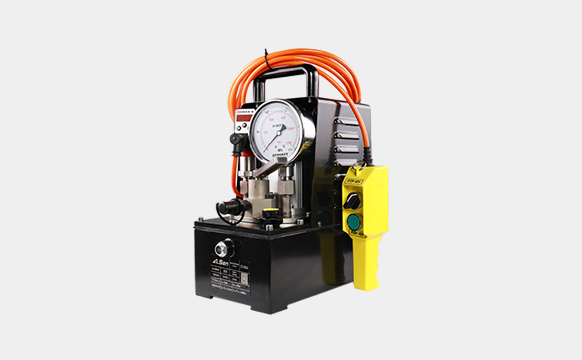

电动泵
