超级螺母型预紧器

MT-M16x.../W
MT-M20x.../W
MT-M22x.../W
MT-M24x.../W
MT-M27x.../W
MT-M30x.../W
MT-M33x.../W
MT-M36x.../W
MT-M39x.../W
更多

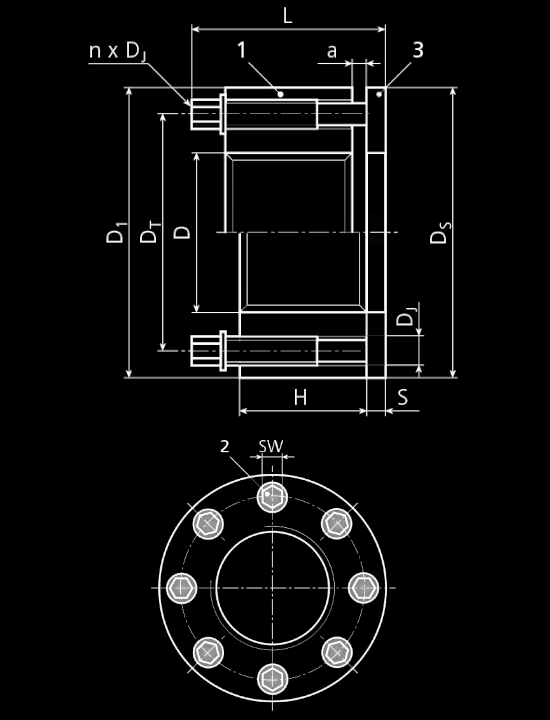

1. 螺纹尺寸D
  M16
2. 可用螺距P1（mm）
  2
3. 可用螺距P2（mm）
  1.5
4. 螺母主体D1（mm）
  34
5. 螺母主体H（mm）
  16
6. 螺母主体（mm）DT
  25
7. 顶推螺钉DJ（mm）
  M6x0.75
8. 顶推螺钉n（mm）
  4
1. 顶推螺钉SW（mm）
  5
2. 硬质垫圈DS（mm）
  32
3. 硬质垫圈S（mm）
  3
4. 高度L（mm）
  33
5. 重量（kg）
  0.11
6. 总预紧力公称F1（kN）
  73
7. 总预紧力最大F2（kN）
  94
8. 每个顶推螺钉的扭矩公称M1（Nm）
  14
1. 螺纹尺寸D
  M20
2. 可用螺距P1（mm）
  2.5
3. 可用螺距P2（mm）
  1.5
4. 螺母主体D1（mm）
  38
5. 螺母主体H（mm）
  16
6. 螺母主体（mm）DT
  29
7. 顶推螺钉DJ（mm）
  M6x0.75
8. 顶推螺钉n（mm）
  6
1. 顶推螺钉SW（mm）
  5
2. 硬质垫圈DS（mm）
  38
3. 硬质垫圈S（mm）
  4
4. 高度L（mm）
  34
5. 重量（kg）
  0.14
6. 总预紧力公称F1（kN）
  110
7. 总预紧力最大F2（kN）
  140
8. 每个顶推螺钉的扭矩公称M1（Nm）
  14
1. 螺纹尺寸D
  M22
2. 可用螺距P1（mm）
  2.5
3. 可用螺距P2（mm）
  1.5
4. 螺母主体D1（mm）
  41
5. 螺母主体H（mm）
  16
6. 螺母主体（mm）DT
  31
7. 顶推螺钉DJ（mm）
  M6x0.75
8. 顶推螺钉n（mm）
  6
1. 顶推螺钉SW（mm）
  5
2. 硬质垫圈DS（mm）
  41
3. 硬质垫圈S（mm）
  4
4. 高度L（mm）
  34
5. 重量（kg）
  0.16
6. 总预紧力公称F1（kN）
  110
7. 总预紧力最大F2（kN）
  140
8. 每个顶推螺钉的扭矩公称M1（Nm）
  14
1. 螺纹尺寸D
  M24
2. 可用螺距P1（mm）
  3
3. 可用螺距P2（mm）
  2
4. 螺母主体D1（mm）
  44
5. 螺母主体H（mm）
  16
6. 螺母主体（mm）DT
  33
7. 顶推螺钉DJ（mm）
  M6x0.75
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  5
2. 硬质垫圈DS（mm）
  43
3. 硬质垫圈S（mm）
  4
4. 高度L（mm）
  34
5. 重量（kg）
  0.19
6. 总预紧力公称F1（kN）
  145
7. 总预紧力最大F2（kN）
  187
8. 每个顶推螺钉的扭矩公称M1（Nm）
  14
1. 螺纹尺寸D
  M27
2. 可用螺距P1（mm）
  3
3. 可用螺距P2（mm）
  2
4. 螺母主体D1（mm）
  50
5. 螺母主体H（mm）
  24
6. 螺母主体（mm）DT
  39
7. 顶推螺钉DJ（mm）
  M8x1
8. 顶推螺钉n（mm）
  6
1. 顶推螺钉SW（mm）
  6
2. 硬质垫圈DS（mm）
  50
3. 硬质垫圈S（mm）
  5
4. 高度L（mm）
  45
5. 重量（kg）
  0.35
6. 总预紧力公称F1（kN）
  214
7. 总预紧力最大F2（kN）
  285
8. 每个顶推螺钉的扭矩公称M1（Nm）
  36
1. 螺纹尺寸D
  M30
2. 可用螺距P1（mm）
  3.5
3. 可用螺距P2（mm）
  2
4. 螺母主体D1（mm）
  53
5. 螺母主体H（mm）
  24
6. 螺母主体（mm）DT
  42
7. 顶推螺钉DJ（mm）
  M8x1
8. 顶推螺钉n（mm）
  6
1. 顶推螺钉SW（mm）
  6
2. 硬质垫圈DS（mm）
  53
3. 硬质垫圈S（mm）
  5
4. 高度L（mm）
  45
5. 重量（kg）
  0.37
6. 总预紧力公称F1（kN）
  214
7. 总预紧力最大F2（kN）
  285
8. 每个顶推螺钉的扭矩公称M1（Nm）
  36
1. 螺纹尺寸D
  M33
2. 可用螺距P1（mm）
  3.5
3. 可用螺距P2（mm）
  2
4. 螺母主体D1（mm）
  59
5. 螺母主体H（mm）
  24
6. 螺母主体（mm）DT
  45
7. 顶推螺钉DJ（mm）
  M8x1
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  6
2. 硬质垫圈DS（mm）
  59
3. 硬质垫圈S（mm）
  5
4. 高度L（mm）
  45
5. 重量（kg）
  0.48
6. 总预紧力公称F1（kN）
  285
7. 总预紧力最大F2（kN）
  380
8. 每个顶推螺钉的扭矩公称M1（Nm）
  36
1. 螺纹尺寸D
  M36
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  3
4. 螺母主体D1（mm）
  66
5. 螺母主体H（mm）
  32
6. 螺母主体（mm）DT
  51
7. 顶推螺钉DJ（mm）
  M10x1.25
8. 顶推螺钉n（mm）
  6
1. 顶推螺钉SW（mm）
  8
2. 硬质垫圈DS（mm）
  66
3. 硬质垫圈S（mm）
  5
4. 高度L（mm）
  57
5. 重量（kg）
  0.76
6. 总预紧力公称F1（kN）
  343
7. 总预紧力最大F2（kN）
  457
8. 每个顶推螺钉的扭矩公称M1（Nm）
  72
1. 螺纹尺寸D
  M39
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  3
4. 螺母主体D1（mm）
  70
5. 螺母主体H（mm）
  32
6. 螺母主体（mm）DT
  54
7. 顶推螺钉DJ（mm）
  M10x1.25
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  8
2. 硬质垫圈DS（mm）
  70
3. 硬质垫圈S（mm）
  5
4. 高度L（mm）
  57
5. 重量（kg）
  0.9
6. 总预紧力公称F1（kN）
  457
7. 总预紧力最大F2（kN）
  610
8. 每个顶推螺钉的扭矩公称M1（Nm）
  72
1. 螺纹尺寸D
  M42
2. 可用螺距P1（mm）
  4.5
3. 可用螺距P2（mm）
  3
4. 螺母主体D1（mm）
  75
5. 螺母主体H（mm）
  32
6. 螺母主体（mm）DT
  57
7. 顶推螺钉DJ（mm）
  M10x1.25
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  8
2. 硬质垫圈DS（mm）
  73
3. 硬质垫圈S（mm）
  5
4. 高度L（mm）
  57
5. 重量（kg）
  1.01
6. 总预紧力公称F1（kN）
  457
7. 总预紧力最大F2（kN）
  610
8. 每个顶推螺钉的扭矩公称M1（Nm）
  72
1. 螺纹尺寸D
  M45
2. 可用螺距P1（mm）
  4.5
3. 可用螺距P2（mm）
  3
4. 螺母主体D1（mm）
  83
5. 螺母主体H（mm）
  38
6. 螺母主体（mm）DT
  63
7. 顶推螺钉DJ（mm）
  M12x1.25
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  10
2. 硬质垫圈DS（mm）
  81
3. 硬质垫圈S（mm）
  6
4. 高度L（mm）
  68
5. 重量（kg）
  1.48
6. 总预紧力公称F1（kN）
  700
7. 总预紧力最大F2（kN）
  935
8. 每个顶推螺钉的扭矩公称M1（Nm）
  131
1. 螺纹尺寸D
  M48
2. 可用螺距P1（mm）
  5
3. 可用螺距P2（mm）
  3
4. 螺母主体D1（mm）
  85
5. 螺母主体H（mm）
  38
6. 螺母主体（mm）DT
  66
7. 顶推螺钉DJ（mm）
  M12x1.25
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  10
2. 硬质垫圈DS（mm）
  85
3. 硬质垫圈S（mm）
  6
4. 高度L（mm）
  68
5. 重量（kg）
  1.5
6. 总预紧力公称F1（kN）
  700
7. 总预紧力最大F2（kN）
  935
8. 每个顶推螺钉的扭矩公称M1（Nm）
  131
1. 螺纹尺寸D
  M52
2. 可用螺距P1（mm）
  5
3. 可用螺距P2（mm）
  3
4. 螺母主体D1（mm）
  94
5. 螺母主体H（mm）
  38
6. 螺母主体（mm）DT
  70
7. 顶推螺钉DJ（mm）
  M12x1.25
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  10
2. 硬质垫圈DS（mm）
  89
3. 硬质垫圈S（mm）
  6
4. 高度L（mm）
  68
5. 重量（kg）
  1.8
6. 总预紧力公称F1（kN）
  700
7. 总预紧力最大F2（kN）
  935
8. 每个顶推螺钉的扭矩公称M1（Nm）
  131
1. 螺纹尺寸D
  M56
2. 可用螺距P1（mm）
  5.5
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  100
5. 螺母主体H（mm）
  38
6. 螺母主体（mm）DT
  76
7. 顶推螺钉DJ（mm）
  M12x1.25
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  10
2. 硬质垫圈DS（mm）
  95
3. 硬质垫圈S（mm）
  6
4. 高度L（mm）
  68
5. 重量（kg）
  2
6. 总预紧力公称F1（kN）
  700
7. 总预紧力最大F2（kN）
  935
8. 每个顶推螺钉的扭矩公称M1（Nm）
  131
1. 螺纹尺寸D
  M60
2. 可用螺距P1（mm）
  5.5
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  107
5. 螺母主体H（mm）
  38
6. 螺母主体（mm）DT
  78
7. 顶推螺钉DJ（mm）
  M12x1.25
8. 顶推螺钉n（mm）
  10
1. 顶推螺钉SW（mm）
  10
2. 硬质垫圈DS（mm）
  100
3. 硬质垫圈S（mm）
  6
4. 高度L（mm）
  68
5. 重量（kg）
  2.3
6. 总预紧力公称F1（kN）
  875
7. 总预紧力最大F2（kN）
  1160
8. 每个顶推螺钉的扭矩公称M1（Nm）
  131
1. 螺纹尺寸D
  M64
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  113
5. 螺母主体H（mm）
  53
6. 螺母主体（mm）DT
  87
7. 顶推螺钉DJ（mm）
  M16x1.5
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  14
2. 硬质垫圈DS（mm）
  112
3. 硬质垫圈S（mm）
  8
4. 高度L（mm）
  92
5. 重量（kg）
  3.65
6. 总预紧力公称F1（kN）
  1270
7. 总预紧力最大F2（kN）
  1690
8. 每个顶推螺钉的扭矩公称M1（Nm）
  315
1. 螺纹尺寸D
  M68
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  117
5. 螺母主体H（mm）
  53
6. 螺母主体（mm）DT
  91
7. 顶推螺钉DJ（mm）
  M16x1.5
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  14
2. 硬质垫圈DS（mm）
  117
3. 硬质垫圈S（mm）
  8
4. 高度L（mm）
  92
5. 重量（kg）
  3.85
6. 总预紧力公称F1（kN）
  1270
7. 总预紧力最大F2（kN）
  1690
8. 每个顶推螺钉的扭矩公称M1（Nm）
  315
1. 螺纹尺寸D
  M72
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  120
5. 螺母主体H（mm）
  56
6. 螺母主体（mm）DT
  95
7. 顶推螺钉DJ（mm）
  M16x1.5
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  14
2. 硬质垫圈DS（mm）
  120
3. 硬质垫圈S（mm）
  8
4. 高度L（mm）
  92
5. 重量（kg）
  4
6. 总预紧力公称F1（kN）
  1270
7. 总预紧力最大F2（kN）
  1690
8. 每个顶推螺钉的扭矩公称M1（Nm）
  315
1. 螺纹尺寸D
  M76
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  132
5. 螺母主体H（mm）
  56
6. 螺母主体（mm）DT
  100
7. 顶推螺钉DJ（mm）
  M16x1.5
8. 顶推螺钉n（mm）
  12
1. 顶推螺钉SW（mm）
  14
2. 硬质垫圈DS（mm）
  127
3. 硬质垫圈S（mm）
  8
4. 高度L（mm）
  92
5. 重量（kg）
  5.1
6. 总预紧力公称F1（kN）
  1900
7. 总预紧力最大F2（kN）
  2530
8. 每个顶推螺钉的扭矩公称M1（Nm）
  315
1. 螺纹尺寸D
  M80
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  132
5. 螺母主体H（mm）
  56
6. 螺母主体（mm）DT
  103
7. 顶推螺钉DJ（mm）
  M16x1.5
8. 顶推螺钉n（mm）
  12
1. 顶推螺钉SW（mm）
  14
2. 硬质垫圈DS（mm）
  127
3. 硬质垫圈S（mm）
  8
4. 高度L（mm）
  92
5. 重量（kg）
  4.8
6. 总预紧力公称F1（kN）
  1900
7. 总预紧力最大F2（kN）
  2530
8. 每个顶推螺钉的扭矩公称M1（Nm）
  315
1. 螺纹尺寸D
  M85
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  137
5. 螺母主体H（mm）
  56
6. 螺母主体（mm）DT
  108
7. 顶推螺钉DJ（mm）
  M16x1.5
8. 顶推螺钉n（mm）
  12
1. 顶推螺钉SW（mm）
  14
2. 硬质垫圈DS（mm）
  137
3. 硬质垫圈S（mm）
  8
4. 高度L（mm）
  92
5. 重量（kg）
  5.1
6. 总预紧力公称F1（kN）
  1900
7. 总预紧力最大F2（kN）
  2530
8. 每个顶推螺钉的扭矩公称M1（Nm）
  315
1. 螺纹尺寸D
  M90
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  145
5. 螺母主体H（mm）
  59
6. 螺母主体（mm）DT
  113
7. 顶推螺钉DJ（mm）
  M16x1.5
8. 顶推螺钉n（mm）
  16
1. 顶推螺钉SW（mm）
  14
2. 硬质垫圈DS（mm）
  140
3. 硬质垫圈S（mm）
  8
4. 高度L（mm）
  99
5. 重量（kg）
  6
6. 总预紧力公称F1（kN）
  2530
7. 总预紧力最大F2（kN）
  3380
8. 每个顶推螺钉的扭矩公称M1（Nm）
  315
1. 螺纹尺寸D
  M100
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  164
5. 螺母主体H（mm）
  61
6. 螺母主体（mm）DT
  123
7. 顶推螺钉DJ（mm）
  M16x1.5
8. 顶推螺钉n（mm）
  16
1. 顶推螺钉SW（mm）
  14
2. 硬质垫圈DS（mm）
  152
3. 硬质垫圈S（mm）
  8
4. 高度L（mm）
  99
5. 重量（kg）
  7.8
6. 总预紧力公称F1（kN）
  2530
7. 总预紧力最大F2（kN）
  3380
8. 每个顶推螺钉的扭矩公称M1（Nm）
  315
1. 螺纹尺寸D
  M110
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  177
5. 螺母主体H（mm）
  79
6. 螺母主体（mm）DT
  139
7. 顶推螺钉DJ（mm）
  M20x1.5
8. 顶推螺钉n（mm）
  12
1. 顶推螺钉SW（mm）
  17
2. 硬质垫圈DS（mm）
  172
3. 硬质垫圈S（mm）
  10
4. 高度L（mm）
  125
5. 重量（kg）
  11.4
6. 总预紧力公称F1（kN）
  3150
7. 总预紧力最大F2（kN）
  4200
8. 每个顶推螺钉的扭矩公称M1（Nm）
  645
1. 螺纹尺寸D
  M120
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  189
5. 螺母主体H（mm）
  81
6. 螺母主体（mm）DT
  149
7. 顶推螺钉DJ（mm）
  M20x1.5
8. 顶推螺钉n（mm）
  16
1. 顶推螺钉SW（mm）
  17
2. 硬质垫圈DS（mm）
  179
3. 硬质垫圈S（mm）
  10
4. 高度L（mm）
  125
5. 重量（kg）
  13
6. 总预紧力公称F1（kN）
  4200
7. 总预紧力最大F2（kN）
  5600
8. 每个顶推螺钉的扭矩公称M1（Nm）
  645
1. 螺纹尺寸D
  M125
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  194
5. 螺母主体H（mm）
  81
6. 螺母主体（mm）DT
  154
7. 顶推螺钉DJ（mm）
  M20x1.5
8. 顶推螺钉n（mm）
  16
1. 顶推螺钉SW（mm）
  17
2. 硬质垫圈DS（mm）
  190
3. 硬质垫圈S（mm）
  10
4. 高度L（mm）
  125
5. 重量（kg）
  13.5
6. 总预紧力公称F1（kN）
  4200
7. 总预紧力最大F2（kN）
  5600
8. 每个顶推螺钉的扭矩公称M1（Nm）
  645
1. 螺纹尺寸D
  M130
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  205
5. 螺母主体H（mm）
  94
6. 螺母主体（mm）DT
  159
7. 顶推螺钉DJ（mm）
  M20x1.5
8. 顶推螺钉n（mm）
  18
1. 顶推螺钉SW（mm）
  17
2. 硬质垫圈DS（mm）
  202
3. 硬质垫圈S（mm）
  10
4. 高度L（mm）
  140
5. 重量（kg）
  17.5
6. 总预紧力公称F1（kN）
  4700
7. 总预紧力最大F2（kN）
  6300
8. 每个顶推螺钉的扭矩公称M1（Nm）
  645
1. 螺纹尺寸D
  M140
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  215
5. 螺母主体H（mm）
  94
6. 螺母主体（mm）DT
  169
7. 顶推螺钉DJ（mm）
  M20x1.5
8. 顶推螺钉n（mm）
  20
1. 顶推螺钉SW（mm）
  17
2. 硬质垫圈DS（mm）
  215
3. 硬质垫圈S（mm）
  10
4. 高度L（mm）
  140
5. 重量（kg）
  18.7
6. 总预紧力公称F1（kN）
  5250
7. 总预紧力最大F2（kN）
  7000
8. 每个顶推螺钉的扭矩公称M1（Nm）
  645
1. 螺纹尺寸D
  M150
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  225
5. 螺母主体H（mm）
  94
6. 螺母主体（mm）DT
  179
7. 顶推螺钉DJ（mm）
  M20x1.5
8. 顶推螺钉n（mm）
  20
1. 顶推螺钉SW（mm）
  17
2. 硬质垫圈DS（mm）
  225
3. 硬质垫圈S（mm）
  12
4. 高度L（mm）
  142
5. 重量（kg）
  20
6. 总预紧力公称F1（kN）
  5250
7. 总预紧力最大F2（kN）
  7000
8. 每个顶推螺钉的扭矩公称M1（Nm）
  645
1. 螺纹尺寸D
  M160
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 螺母主体D1（mm）
  234
5. 螺母主体H（mm）
  107
6. 螺母主体（mm）DT
  189
7. 顶推螺钉DJ（mm）
  M20x1.5
8. 顶推螺钉n（mm）
  24
1. 顶推螺钉SW（mm）
  17
2. 硬质垫圈DS（mm）
  234
3. 硬质垫圈S（mm）
  12
4. 高度L（mm）
  162
5. 重量（kg）
  24.1
6. 总预紧力公称F1（kN）
  6300
7. 总预紧力最大F2（kN）
  8400
8. 每个顶推螺钉的扭矩公称M1（Nm）
  645
1. 螺纹尺寸D
  尺寸螺纹D（In）
2. 可用螺距P1（mm）
  尺寸可用TPI螺纹TPI1
3. 可用螺距P2（mm）
  尺寸TPI2
4. 螺母主体D1（mm）
  螺母主体D1（In）
5. 螺母主体H（mm）
  螺母主体H（In）
6. 螺母主体（mm）DT
  螺母主体DT（In）
7. 顶推螺钉DJ（mm）
  顶推螺钉DJ（In）
8. 顶推螺钉n（mm）
  顶推螺钉n（mm）
1. 顶推螺钉SW（mm）
  顶推螺钉SW（mm）
2. 硬质垫圈DS（mm）
  硬质垫圈DS（In）
3. 硬质垫圈S（mm）
  硬质垫圈S（In）
4. 高度L（mm）
  高度合计L（In）
5. 重量（kg）
  重量（Lb）
6. 总预紧力公称F1（kN）
  总预紧力公称F1（Lb）
7. 总预紧力最大F2（kN）
  总预紧力最大F2（Lb）
8. 每个顶推螺钉的扭矩公称M1（Nm）
  每个顶推螺钉的扭矩公称M1（Lbft）
1. 螺纹尺寸D
  3/4
2. 可用螺距P1（mm）
  10
3. 可用螺距P2（mm）
  16
4. 螺母主体D1（mm）
  1.47
5. 螺母主体H（mm）
  0.7
6. 螺母主体（mm）DT
  1.32
7. 顶推螺钉DJ（mm）
  1/4-28
8. 顶推螺钉n（mm）
  4
1. 顶推螺钉SW（mm）
  3/16
2. 硬质垫圈DS（mm）
  1.5
3. 硬质垫圈S（mm）
  0.13
4. 高度L（mm）
  1.38
5. 重量（kg）
  0.31
6. 总预紧力公称F1（kN）
  20400
7. 总预紧力最大F2（kN）
  27200
8. 每个顶推螺钉的扭矩公称M1（Nm）
  14
1. 螺纹尺寸D
  7/8
2. 可用螺距P1（mm）
  9
3. 可用螺距P2（mm）
  14
4. 螺母主体D1（mm）
  1.6
5. 螺母主体H（mm）
  0.7
6. 螺母主体（mm）DT
  1.26
7. 顶推螺钉DJ（mm）
  1/4-28
8. 顶推螺钉n（mm）
  6
1. 顶推螺钉SW（mm）
  3/16
2. 硬质垫圈DS（mm）
  1.63
3. 硬质垫圈S（mm）
  0.13
4. 高度L（mm）
  1.38
5. 重量（kg）
  0.34
6. 总预紧力公称F1（kN）
  30600
7. 总预紧力最大F2（kN）
  40800
8. 每个顶推螺钉的扭矩公称M1（Nm）
  14
1. 螺纹尺寸D
  1
2. 可用螺距P1（mm）
  8
3. 可用螺距P2（mm）
  12
4. 螺母主体D1（mm）
  1.9
5. 螺母主体H（mm）
  0.93
6. 螺母主体（mm）DT
  1.46
7. 顶推螺钉DJ（mm）
  5/16-24
8. 顶推螺钉n（mm）
  6
1. 顶推螺钉SW（mm）
  1/4
2. 硬质垫圈DS（mm）
  2
3. 硬质垫圈S（mm）
  0.19
4. 高度L（mm）
  1.71
5. 重量（kg）
  0.68
6. 总预紧力公称F1（kN）
  48600
7. 总预紧力最大F2（kN）
  64800
8. 每个顶推螺钉的扭矩公称M1（Nm）
  27
1. 螺纹尺寸D
  1-1/8
2. 可用螺距P1（mm）
  7
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  2.08
5. 螺母主体H（mm）
  0.93
6. 螺母主体（mm）DT
  1.59
7. 顶推螺钉DJ（mm）
  5/16-24
8. 顶推螺钉n（mm）
  6
1. 顶推螺钉SW（mm）
  1/4
2. 硬质垫圈DS（mm）
  2.13
3. 硬质垫圈S（mm）
  0.19
4. 高度L（mm）
  1.71
5. 重量（kg）
  0.79
6. 总预紧力公称F1（kN）
  48600
7. 总预紧力最大F2（kN）
  64800
8. 每个顶推螺钉的扭矩公称M1（Nm）
  27
1. 螺纹尺寸D
  1-1/4
2. 可用螺距P1（mm）
  7
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  2.25
5. 螺母主体H（mm）
  0.94
6. 螺母主体（mm）DT
  1.75
7. 顶推螺钉DJ（mm）
  5/16-24
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  1/4
2. 硬质垫圈DS（mm）
  2.38
3. 硬质垫圈S（mm）
  0.19
4. 高度L（mm）
  1.71
5. 重量（kg）
  0.92
6. 总预紧力公称F1（kN）
  64800
7. 总预紧力最大F2（kN）
  86400
8. 每个顶推螺钉的扭矩公称M1（Nm）
  27
1. 螺纹尺寸D
  1-3/8
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  2.46
5. 螺母主体H（mm）
  1.2
6. 螺母主体（mm）DT
  1.94
7. 顶推螺钉DJ（mm）
  3-8/24
8. 顶推螺钉n（mm）
  6
1. 顶推螺钉SW（mm）
  5/16
2. 硬质垫圈DS（mm）
  2.5
3. 硬质垫圈S（mm）
  0.19
4. 高度L（mm）
  2.12
5. 重量（kg）
  1.4
6. 总预紧力公称F1（kN）
  73800
7. 总预紧力最大F2（kN）
  98400
8. 每个顶推螺钉的扭矩公称M1（Nm）
  49
1. 螺纹尺寸D
  1-1/2
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  2.7
5. 螺母主体H（mm）
  1.2
6. 螺母主体（mm）DT
  2.01
7. 顶推螺钉DJ（mm）
  3-8/24
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  5/16
2. 硬质垫圈DS（mm）
  2.75
3. 硬质垫圈S（mm）
  0.19
4. 高度L（mm）
  2.12
5. 重量（kg）
  1.7
6. 总预紧力公称F1（kN）
  98400
7. 总预紧力最大F2（kN）
  131200
8. 每个顶推螺钉的扭矩公称M1（Nm）
  49
1. 螺纹尺寸D
  1-5/8
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  2.96
5. 螺母主体H（mm）
  1.2
6. 螺母主体（mm）DT
  2.2
7. 顶推螺钉DJ（mm）
  3-8/24
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  5/16
2. 硬质垫圈DS（mm）
  2.88
3. 硬质垫圈S（mm）
  0.19
4. 高度L（mm）
  2.12
5. 重量（kg）
  2.01
6. 总预紧力公称F1（kN）
  98400
7. 总预紧力最大F2（kN）
  131200
8. 每个顶推螺钉的扭矩公称M1（Nm）
  49
1. 螺纹尺寸D
  1-3/4
2. 可用螺距P1（mm）
  5
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  3.08
5. 螺母主体H（mm）
  1.42
6. 螺母主体（mm）DT
  2.38
7. 顶推螺钉DJ（mm）
  7/16-20
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  3/8
2. 硬质垫圈DS（mm）
  3.13
3. 硬质垫圈S（mm）
  0.25
4. 高度L（mm）
  2.49
5. 重量（kg）
  2.53
6. 总预紧力公称F1（kN）
  129600
7. 总预紧力最大F2（kN）
  172800
8. 每个顶推螺钉的扭矩公称M1（Nm）
  75
1. 螺纹尺寸D
  1-7/8
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  3.59
5. 螺母主体H（mm）
  1.6
6. 螺母主体（mm）DT
  2.74
7. 顶推螺钉DJ（mm）
  1/2-20
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  7/16
2. 硬质垫圈DS（mm）
  3.5
3. 硬质垫圈S（mm）
  0.25
4. 高度L（mm）
  2.85
5. 重量（kg）
  4.07
6. 总预紧力公称F1（kN）
  175200
7. 总预紧力最大F2（kN）
  233600
8. 每个顶推螺钉的扭矩公称M1（Nm）
  114
1. 螺纹尺寸D
  2
2. 可用螺距P1（mm）
  4.5
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  3.59
5. 螺母主体H（mm）
  1.6
6. 螺母主体（mm）DT
  2.74
7. 顶推螺钉DJ（mm）
  1/2-20
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  7/16
2. 硬质垫圈DS（mm）
  3.5
3. 硬质垫圈S（mm）
  0.25
4. 高度L（mm）
  2.85
5. 重量（kg）
  3.87
6. 总预紧力公称F1（kN）
  175200
7. 总预紧力最大F2（kN）
  233600
8. 每个顶推螺钉的扭矩公称M1（Nm）
  114
1. 螺纹尺寸D
  2-1/4
2. 可用螺距P1（mm）
  4.5
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  3.95
5. 螺母主体H（mm）
  1.6
6. 螺母主体（mm）DT
  3
7. 顶推螺钉DJ（mm）
  1/2-20
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  7/16
2. 硬质垫圈DS（mm）
  3.75
3. 硬质垫圈S（mm）
  0.25
4. 高度L（mm）
  2.85
5. 重量（kg）
  4.51
6. 总预紧力公称F1（kN）
  175200
7. 总预紧力最大F2（kN）
  233600
8. 每个顶推螺钉的扭矩公称M1（Nm）
  114
1. 螺纹尺寸D
  2-1/2
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  4.45
5. 螺母主体H（mm）
  2.1
6. 螺母主体（mm）DT
  3.43
7. 顶推螺钉DJ（mm）
  5/8-18
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  9/16
2. 硬质垫圈DS（mm）
  4.5
3. 硬质垫圈S（mm）
  0.31
4. 高度L（mm）
  3.61
5. 重量（kg）
  7.82
6. 总预紧力公称F1（kN）
  285600
7. 总预紧力最大F2（kN）
  380800
8. 每个顶推螺钉的扭矩公称M1（Nm）
  233
1. 螺纹尺寸D
  2-3/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  8
4. 螺母主体D1（mm）
  4.7
5. 螺母主体H（mm）
  2.1
6. 螺母主体（mm）DT
  3.69
7. 顶推螺钉DJ（mm）
  5/8-18
8. 顶推螺钉n（mm）
  8
1. 顶推螺钉SW（mm）
  9/16
2. 硬质垫圈DS（mm）
  4.75
3. 硬质垫圈S（mm）
  0.31
4. 高度L（mm）
  3.61
5. 重量（kg）
  8.36
6. 总预紧力公称F1（kN）
  285600
7. 总预紧力最大F2（kN）
  380800
8. 每个顶推螺钉的扭矩公称M1（Nm）
  233
1. 螺纹尺寸D
  3
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  5.2
5. 螺母主体H（mm）
  2.1
6. 螺母主体（mm）DT
  3.95
7. 顶推螺钉DJ（mm）
  5/8-18
8. 顶推螺钉n（mm）
  12
1. 顶推螺钉SW（mm）
  9/16
2. 硬质垫圈DS（mm）
  5
3. 硬质垫圈S（mm）
  0.31
4. 高度L（mm）
  3.61
5. 重量（kg）
  10.3
6. 总预紧力公称F1（kN）
  428400
7. 总预紧力最大F2（kN）
  571200
8. 每个顶推螺钉的扭矩公称M1（Nm）
  233
1. 螺纹尺寸D
  3-1/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  5.45
5. 螺母主体H（mm）
  2.2
6. 螺母主体（mm）DT
  4.15
7. 顶推螺钉DJ（mm）
  5/8-18
8. 顶推螺钉n（mm）
  12
1. 顶推螺钉SW（mm）
  9/16
2. 硬质垫圈DS（mm）
  5
3. 硬质垫圈S（mm）
  0.31
4. 高度L（mm）
  3.61
5. 重量（kg）
  11.04
6. 总预紧力公称F1（kN）
  428400
7. 总预紧力最大F2（kN）
  571200
8. 每个顶推螺钉的扭矩公称M1（Nm）
  233
1. 螺纹尺寸D
  3-1/2
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  5.7
5. 螺母主体H（mm）
  2.3
6. 螺母主体（mm）DT
  4.4
7. 顶推螺钉DJ（mm）
  5/8-18
8. 顶推螺钉n（mm）
  16
1. 顶推螺钉SW（mm）
  9/16
2. 硬质垫圈DS（mm）
  5.5
3. 硬质垫圈S（mm）
  0.31
4. 高度L（mm）
  3.87
5. 重量（kg）
  12.62
6. 总预紧力公称F1（kN）
  571200
7. 总预紧力最大F2（kN）
  761600
8. 每个顶推螺钉的扭矩公称M1（Nm）
  233
1. 螺纹尺寸D
  3-3/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  6.2
5. 螺母主体H（mm）
  2.4
6. 螺母主体（mm）DT
  4.65
7. 顶推螺钉DJ（mm）
  5/8-18
8. 顶推螺钉n（mm）
  16
1. 顶推螺钉SW（mm）
  9/16
2. 硬质垫圈DS（mm）
  5.5
3. 硬质垫圈S（mm）
  0.31
4. 高度L（mm）
  3.87
5. 重量（kg）
  15.08
6. 总预紧力公称F1（kN）
  571200
7. 总预紧力最大F2（kN）
  761600
8. 每个顶推螺钉的扭矩公称M1（Nm）
  233
1. 螺纹尺寸D
  4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  6.45
5. 螺母主体H（mm）
  2.6
6. 螺母主体（mm）DT
  4.9
7. 顶推螺钉DJ（mm）
  5/8-18
8. 顶推螺钉n（mm）
  18
1. 顶推螺钉SW（mm）
  9/16
2. 硬质垫圈DS（mm）
  6
3. 硬质垫圈S（mm）
  0.31
4. 高度L（mm）
  4.19
5. 重量（kg）
  17.31
6. 总预紧力公称F1（kN）
  642600
7. 总预紧力最大F2（kN）
  856800
8. 每个顶推螺钉的扭矩公称M1（Nm）
  233
1. 螺纹尺寸D
  4-1/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  6.95
5. 螺母主体H（mm）
  3
6. 螺母主体（mm）DT
  5.33
7. 顶推螺钉DJ（mm）
  3/4-16
8. 顶推螺钉n（mm）
  16
1. 顶推螺钉SW（mm）
  5/8
2. 硬质垫圈DS（mm）
  6.4
3. 硬质垫圈S（mm）
  0.38
4. 高度L（mm）
  4.76
5. 重量（kg）
  23.41
6. 总预紧力公称F1（kN）
  806400
7. 总预紧力最大F2（kN）
  1075200
8. 每个顶推螺钉的扭矩公称M1（Nm）
  390
1. 螺纹尺寸D
  4-1/2
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  7.2
5. 螺母主体H（mm）
  3
6. 螺母主体（mm）DT
  5.58
7. 顶推螺钉DJ（mm）
  3/4-16
8. 顶推螺钉n（mm）
  16
1. 顶推螺钉SW（mm）
  5/8
2. 硬质垫圈DS（mm）
  6.65
3. 硬质垫圈S（mm）
  0.38
4. 高度L（mm）
  4.76
5. 重量（kg）
  24.44
6. 总预紧力公称F1（kN）
  806400
7. 总预紧力最大F2（kN）
  1075200
8. 每个顶推螺钉的扭矩公称M1（Nm）
  390
1. 螺纹尺寸D
  4-3/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  7.45
5. 螺母主体H（mm）
  3.2
6. 螺母主体（mm）DT
  5.83
7. 顶推螺钉DJ（mm）
  3/4-16
8. 顶推螺钉n（mm）
  18
1. 顶推螺钉SW（mm）
  5/8
2. 硬质垫圈DS（mm）
  6.9
3. 硬质垫圈S（mm）
  0.38
4. 高度L（mm）
  5.06
5. 重量（kg）
  27.13
6. 总预紧力公称F1（kN）
  907200
7. 总预紧力最大F2（kN）
  1209600
8. 每个顶推螺钉的扭矩公称M1（Nm）
  390
1. 螺纹尺寸D
  5
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  7.7
5. 螺母主体H（mm）
  3.3
6. 螺母主体（mm）DT
  6.08
7. 顶推螺钉DJ（mm）
  3/4-16
8. 顶推螺钉n（mm）
  20
1. 顶推螺钉SW（mm）
  5/8
2. 硬质垫圈DS（mm）
  7.15
3. 硬质垫圈S（mm）
  0.38
4. 高度L（mm）
  5.06
5. 重量（kg）
  28.83
6. 总预紧力公称F1（kN）
  1008000
7. 总预紧力最大F2（kN）
  1344000
8. 每个顶推螺钉的扭矩公称M1（Nm）
  390
1. 螺纹尺寸D
  5-1/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  8.45
5. 螺母主体H（mm）
  3.7
6. 螺母主体（mm）DT
  6.58
7. 顶推螺钉DJ（mm）
  3/4-16
8. 顶推螺钉n（mm）
  22
1. 顶推螺钉SW（mm）
  5/8
2. 硬质垫圈DS（mm）
  7.65
3. 硬质垫圈S（mm）
  0.38
4. 高度L（mm）
  5.36
5. 重量（kg）
  40.06
6. 总预紧力公称F1（kN）
  1108800
7. 总预紧力最大F2（kN）
  1478400
8. 每个顶推螺钉的扭矩公称M1（Nm）
  390
1. 螺纹尺寸D
  5-1/2
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  8.45
5. 螺母主体H（mm）
  3.7
6. 螺母主体（mm）DT
  6.58
7. 顶推螺钉DJ（mm）
  3/4-16
8. 顶推螺钉n（mm）
  22
1. 顶推螺钉SW（mm）
  5/8
2. 硬质垫圈DS（mm）
  7.65
3. 硬质垫圈S（mm）
  0.38
4. 高度L（mm）
  5.36
5. 重量（kg）
  37.56
6. 总预紧力公称F1（kN）
  1108800
7. 总预紧力最大F2（kN）
  1478400
8. 每个顶推螺钉的扭矩公称M1（Nm）
  390
1. 螺纹尺寸D
  5-3/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  8.95
5. 螺母主体H（mm）
  4
6. 螺母主体（mm）DT
  7.11
7. 顶推螺钉DJ（mm）
  3/4-16
8. 顶推螺钉n（mm）
  24
1. 顶推螺钉SW（mm）
  5/8
2. 硬质垫圈DS（mm）
  8.15
3. 硬质垫圈S（mm）
  0.38
4. 高度L（mm）
  5.76
5. 重量（kg）
  46.26
6. 总预紧力公称F1（kN）
  1209600
7. 总预紧力最大F2（kN）
  1612800
8. 每个顶推螺钉的扭矩公称M1（Nm）
  390
1. 螺纹尺寸D
  6
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 螺母主体D1（mm）
  8.95
5. 螺母主体H（mm）
  4
6. 螺母主体（mm）DT
  7.11
7. 顶推螺钉DJ（mm）
  3/4-16
8. 顶推螺钉n（mm）
  24
1. 顶推螺钉SW（mm）
  5/8
2. 硬质垫圈DS（mm）
  8.15
3. 硬质垫圈S（mm）
  0.38
4. 高度L（mm）
  5.76
5. 重量（kg）
  43.32
6. 总预紧力公称F1（kN）
  1209600
7. 总预紧力最大F2（kN）
  1612800
8. 每个顶推螺钉的扭矩公称M1（Nm）
  390

超级螺母型预紧器

资料下载

首页 / 产品中心 / 产品列表 / 超级螺母型预紧器

文档

MT系列超级螺母型预紧器样册
2019-07-24 16:27:15

PDF 下载
超级螺栓介绍
2019-07-24 16:31:55

PDF 下载
连接件设计和安装信息
2019-07-24 16:33:31

PDF 下载

文档

选型表
2019-07-24 16:33:49

PDF 下载

超级螺母型预紧器

超级螺母型预紧器

超级螺母型预紧器

螺纹尺寸D

M16

可用螺距P1（mm）

2

可用螺距P2（mm）

1.5

螺母主体D1（mm）

34

螺母主体H（mm）

16

螺母主体（mm）DT

25

顶推螺钉DJ（mm）

M6x0.75

顶推螺钉n（mm）

4

顶推螺钉SW（mm）

5

硬质垫圈DS（mm）

32

硬质垫圈S（mm）

3

高度L（mm）

33

重量（kg）

0.11

总预紧力公称F1（kN）

73

总预紧力最大F2（kN）

94

每个顶推螺钉的扭矩公称M1（Nm）

14

螺纹尺寸D

M20

可用螺距P1（mm）

2.5

可用螺距P2（mm）

1.5

螺母主体D1（mm）

38

螺母主体H（mm）

16

螺母主体（mm）DT

29

顶推螺钉DJ（mm）

M6x0.75

顶推螺钉n（mm）

6

顶推螺钉SW（mm）

5

硬质垫圈DS（mm）

38

硬质垫圈S（mm）

4

高度L（mm）

34

重量（kg）

0.14

总预紧力公称F1（kN）

110

总预紧力最大F2（kN）

140

每个顶推螺钉的扭矩公称M1（Nm）

14

螺纹尺寸D

M22

可用螺距P1（mm）

2.5

可用螺距P2（mm）

1.5

螺母主体D1（mm）

41

螺母主体H（mm）

16

螺母主体（mm）DT

31

顶推螺钉DJ（mm）
