plate

Einstückige Form aus Titanlegierung
360 ° Rohrdrehgelenk
Die neue Schnellkupplung
Genauigkeit ± 3%
Reaktionsarm um 360 ° fixiert

JH

Produktspezifikationen

Zuhause / Produktcenter / Produktliste / JH

JH

JH02
JH03
JH05
JH07
JH12
JH19
JH33
JH53
JH75
Mehr Inhalt

1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  233
3. MaximalesDrehmoment（Nm）
  2326
4. MindestHexagon-Bereich（mm）
  36
5. MaximalesHexagon-Bereich（mm）
  50

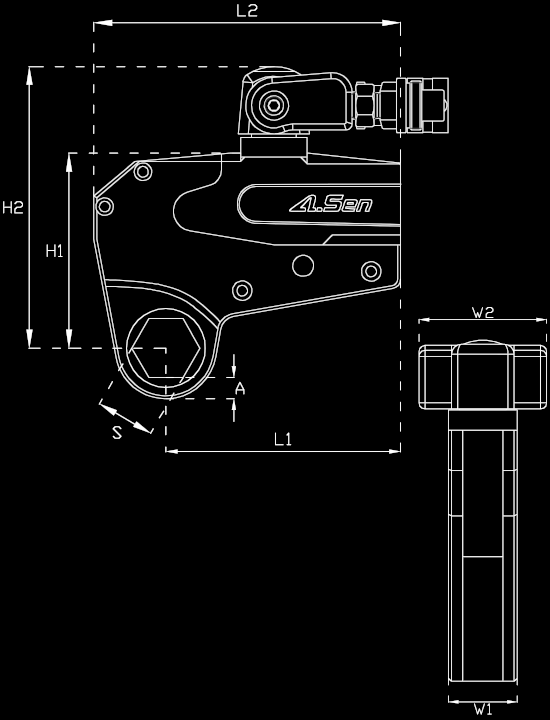

6. AbmessungL1（mm）
  120
7. AbmessungL2（mm）
  156
8. AbmessungH1（mm）
  100
1. Abmessung（mm）H2
  145
2. Abmessung（mm）W1
  34
3. Abmessung（mm）W2
  36
4. Abmessung（mm）A
  8.3
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  2.1
1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  345
3. MaximalesDrehmoment（Nm）
  3446
4. MindestHexagon-Bereich（mm）
  41
5. MaximalesHexagon-Bereich（mm）
  60
6. AbmessungL1（mm）
  144
7. AbmessungL2（mm）
  185
8. AbmessungH1（mm）
  113
1. Abmessung（mm）H2
  156
2. Abmessung（mm）W1
  36
3. Abmessung（mm）W2
  38
4. Abmessung（mm）A
  11.7
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  3.7
1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  540
3. MaximalesDrehmoment（Nm）
  5399
4. MindestHexagon-Bereich（mm）
  46
5. MaximalesHexagon-Bereich（mm）
  80
6. AbmessungL1（mm）
  156
7. AbmessungL2（mm）
  202
8. AbmessungH1（mm）
  119
1. Abmessung（mm）H2
  161
2. Abmessung（mm）W1
  42
3. Abmessung（mm）W2
  46
4. Abmessung（mm）A
  11.7
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  4.5
1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  769
3. MaximalesDrehmoment（Nm）
  7691
4. MindestHexagon-Bereich（mm）
  55
5. MaximalesHexagon-Bereich（mm）
  85
6. AbmessungL1（mm）
  179
7. AbmessungL2（mm）
  232
8. AbmessungH1（mm）
  145
1. Abmessung（mm）H2
  187
2. Abmessung（mm）W1
  45
3. Abmessung（mm）W2
  49
4. Abmessung（mm）A
  12.8
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  7.5
1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  1212
3. MaximalesDrehmoment（Nm）
  12116
4. MindestHexagon-Bereich（mm）
  70
5. MaximalesHexagon-Bereich（mm）
  105
6. AbmessungL1（mm）
  207
7. AbmessungL2（mm）
  270
8. AbmessungH1（mm）
  168
1. Abmessung（mm）H2
  210
2. Abmessung（mm）W1
  53
3. Abmessung（mm）W2
  57
4. Abmessung（mm）A
  14.2
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  8.9
1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  1992
3. MaximalesDrehmoment（Nm）
  19919
4. MindestHexagon-Bereich（mm）
  80
5. MaximalesHexagon-Bereich（mm）
  115
6. AbmessungL1（mm）
  237
7. AbmessungL2（mm）
  309
8. AbmessungH1（mm）
  197
1. Abmessung（mm）H2
  237
2. Abmessung（mm）W1
  64
3. Abmessung（mm）W2
  68
4. Abmessung（mm）A
  18.2
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  17.3
1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  3363
3. MaximalesDrehmoment（Nm）
  33629
4. MindestHexagon-Bereich（mm）
  90
5. MaximalesHexagon-Bereich（mm）
  130
6. AbmessungL1（mm）
  273
7. AbmessungL2（mm）
  361
8. AbmessungH1（mm）
  230
1. Abmessung（mm）H2
  272
2. Abmessung（mm）W1
  70
3. Abmessung（mm）W2
  78
4. Abmessung（mm）A
  21.3
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  25.2
1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  5385
3. MaximalesDrehmoment（Nm）
  53851
4. MindestHexagon-Bereich（mm）
  120
5. MaximalesHexagon-Bereich（mm）
  145
6. AbmessungL1（mm）
  338
7. AbmessungL2（mm）
  447
8. AbmessungH1（mm）
  280
1. Abmessung（mm）H2
  345
2. Abmessung（mm）W1
  84
3. Abmessung（mm）W2
  92
4. Abmessung（mm）A
  24.8
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  35.5
1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  7522
3. MaximalesDrehmoment（Nm）
  75221
4. MindestHexagon-Bereich（mm）
  130
5. MaximalesHexagon-Bereich（mm）
  180
6. AbmessungL1（mm）
  382
7. AbmessungL2（mm）
  517
8. AbmessungH1（mm）
  320
1. Abmessung（mm）H2
  383
2. Abmessung（mm）W1
  94
3. Abmessung（mm）W2
  102
4. Abmessung（mm）A
  30.5
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  47.8
1. Betriebsdruck（MPa）
  70
2. Mindestdrehmoment（Nm）
  13946
3. MaximalesDrehmoment（Nm）
  139463
4. MindestHexagon-Bereich（mm）
  155
5. MaximalesHexagon-Bereich（mm）
  190
6. AbmessungL1（mm）
  492
7. AbmessungL2（mm）
  655
8. AbmessungH1（mm）
  400
1. Abmessung（mm）H2
  458
2. Abmessung（mm）W1
  160
3. Abmessung（mm）W2
  168
4. Abmessung（mm）A
  61.7
5. Genauigkeit
  3%
6. Wiederholbarkeit
  3%
7. Gewicht（kg）
  204

owohl der Antriebskopf als auch der Arbeitskopf sind flach,Horizontal montiert auf dem angrenzenden Flanschfläche parallel zu der Mutter, ohne den Betrieb zu Verdrehen

Antriebs-Hydraulikschrauber

Hohlhydraulikschrauber

JH

JH

JH

Betriebsdruck（MPa）

70

Mindestdrehmoment（Nm）

233

MaximalesDrehmoment（Nm）

2326

MindestHexagon-Bereich（mm）

36

MaximalesHexagon-Bereich（mm）

50

AbmessungL1（mm）

120

AbmessungL2（mm）

156

AbmessungH1（mm）

100

Abmessung（mm）H2

145

Abmessung（mm）W1

34

Abmessung（mm）W2

36

Abmessung（mm）A

8.3

Genauigkeit

3%

Wiederholbarkeit

3%

Gewicht（kg）

2.1

Betriebsdruck（MPa）

70

Mindestdrehmoment（Nm）

345

MaximalesDrehmoment（Nm）

3446

MindestHexagon-Bereich（mm）

41

MaximalesHexagon-Bereich（mm）

60

AbmessungL1（mm）

144

AbmessungL2（mm）

185

AbmessungH1（mm）

113

Abmessung（mm）H2

156

Abmessung（mm）W1

36

Abmessung（mm）W2

38

Abmessung（mm）A

11.7

Genauigkeit

3%

Wiederholbarkeit

3%

Gewicht（kg）

3.7

Betriebsdruck（MPa）

70

Mindestdrehmoment（Nm）

540

MaximalesDrehmoment（Nm）

5399

MindestHexagon-Bereich（mm）

46

MaximalesHexagon-Bereich（mm）

80

AbmessungL1（mm）

156

AbmessungL2（mm）

202

AbmessungH1（mm）
