plate
  • Einstückige Form aus Titanlegierung
  • 360 ° Rohrdrehgelenk
  • Die neue Schnellkupplung
  • Genauigkeit ± 3%
  • Reaktionsarm um 360 ° fixiert

LH

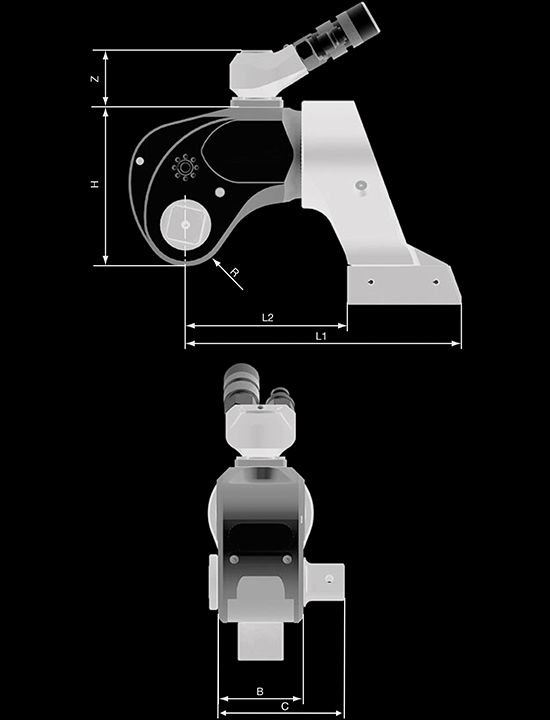

Produktspezifikationen

LH

  • LH02
  • LH04
  • LH07
  • LH09
  • LH12
  • LH15
  • LH20
  • LH25
  • LH40
  • Mehr Inhalt
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      210
    3. MaximalesDrehmoment(Nm)

      2100
    4. 方驱尺寸

      3/4″
    5. AbmessungL1(mm)

      160
    6. AbmessungL2(mm)

      100
    7. AbmessungB(mm)

      50
    8. AbmessungH(mm)

      93
    1. AbmessungZ(mm)

      44
    2. AbmessungR(mm)

      24
    3. AbmessungD(mm)

      22
    4. AbmessungE(mm)

      27
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      2.3
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      450
    3. MaximalesDrehmoment(Nm)

      4500
    4. 方驱尺寸

      1″
    5. AbmessungL1(mm)

      210
    6. AbmessungL2(mm)

      125
    7. AbmessungB(mm)

      67
    8. AbmessungH(mm)

      122
    1. AbmessungZ(mm)

      44
    2. AbmessungR(mm)

      32
    3. AbmessungD(mm)

      26
    4. AbmessungE(mm)

      32
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      4.7
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      750
    3. MaximalesDrehmoment(Nm)

      7500
    4. 方驱尺寸

      1-1/2″
    5. AbmessungL1(mm)

      253
    6. AbmessungL2(mm)

      136
    7. AbmessungB(mm)

      80
    8. AbmessungH(mm)

      139
    1. AbmessungZ(mm)

      44
    2. AbmessungR(mm)

      37.5
    3. AbmessungD(mm)

      39
    4. AbmessungE(mm)

      44
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      7.3
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      950
    3. MaximalesDrehmoment(Nm)

      9500
    4. 方驱尺寸

      1-1/2″
    5. AbmessungL1(mm)

      254
    6. AbmessungL2(mm)

      157
    7. AbmessungB(mm)

      85
    8. AbmessungH(mm)

      154
    1. AbmessungZ(mm)

      44
    2. AbmessungR(mm)

      42
    3. AbmessungD(mm)

      41
    4. AbmessungE(mm)

      44
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      9.5
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      1200
    3. MaximalesDrehmoment(Nm)

      12000
    4. 方驱尺寸

      1-1/2″
    5. AbmessungL1(mm)

      275
    6. AbmessungL2(mm)

      175
    7. AbmessungB(mm)

      90
    8. AbmessungH(mm)

      163
    1. AbmessungZ(mm)

      44
    2. AbmessungR(mm)

      43
    3. AbmessungD(mm)

      41
    4. AbmessungE(mm)

      44
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      10.5
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      1550
    3. MaximalesDrehmoment(Nm)

      15500
    4. 方驱尺寸

      1-1/2″
    5. AbmessungL1(mm)

      300
    6. AbmessungL2(mm)

      195
    7. AbmessungB(mm)

      100
    8. AbmessungH(mm)

      181
    1. AbmessungZ(mm)

      44
    2. AbmessungR(mm)

      49
    3. AbmessungD(mm)

      40
    4. AbmessungE(mm)

      44
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      13.5
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      2000
    3. MaximalesDrehmoment(Nm)

      20500
    4. 方驱尺寸

      2-1/2″
    5. AbmessungL1(mm)

      325
    6. AbmessungL2(mm)

      210
    7. AbmessungB(mm)

      112
    8. AbmessungH(mm)

      210
    1. AbmessungZ(mm)

      44
    2. AbmessungR(mm)

      55
    3. AbmessungD(mm)

      54
    4. AbmessungE(mm)

      60
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      19.5
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      2500
    3. MaximalesDrehmoment(Nm)

      25000
    4. 方驱尺寸

      2-1/2″
    5. AbmessungL1(mm)

      290
    6. AbmessungL2(mm)

      185
    7. AbmessungB(mm)

      118
    8. AbmessungH(mm)

      229.5
    1. AbmessungZ(mm)

      78
    2. AbmessungR(mm)

      57.5
    3. AbmessungD(mm)

      54
    4. AbmessungE(mm)

      60
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      23.5
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      4000
    3. MaximalesDrehmoment(Nm)

      40000
    4. 方驱尺寸

      2-1/2″
    5. AbmessungL1(mm)

      362
    6. AbmessungL2(mm)

      229
    7. AbmessungB(mm)

      136
    8. AbmessungH(mm)

      273.5
    1. AbmessungZ(mm)

      78
    2. AbmessungR(mm)

      66.5
    3. AbmessungD(mm)

      54
    4. AbmessungE(mm)

      60
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      42.5
    1. Betriebsdruck(MPa)

      70
    2. Mindestdrehmoment(Nm)

      6500
    3. MaximalesDrehmoment(Nm)

      65000
    4. 方驱尺寸

      3-1/2″
    5. AbmessungL1(mm)

      415
    6. AbmessungL2(mm)

      260
    7. AbmessungB(mm)

      155
    8. AbmessungH(mm)

      323.5
    1. AbmessungZ(mm)

      78
    2. AbmessungR(mm)

      78
    3. AbmessungD(mm)

      85
    4. AbmessungE(mm)

      90
    5. Genauigkeit

      3%
    6. Wiederholbarkeit

      3%
    7. Gewicht(kg)

      75.7

ein kugelförmiges Schubstangensystem, das die vom Zylinder erzeugte Antriebskraft nahezu verlustfrei auf die Schubstange überträgt;Die halbkugelförmige Verbindung zwischen Schubstange und Ratsche sorgt für eine optimale Drehmomentübertragung.

Der Reaktionsarm wird durch eine Abzugssperre zum einfachen Drücken ausgelöst; 360 ° Feinabstimmung

>

Das langlebige Feinzahn-Ratschensystem verhindert das Kippen der Ratsche.
