弹性螺母

SX8-M20x.../W
SX8-M24x.../W
SX8-M27x.../W
SX8-M30x.../W
SX8-M33x.../W
SX8-M36x.../W
SX8-M39x.../W
SX8-M42x.../W
SX8-M45x.../W
更多

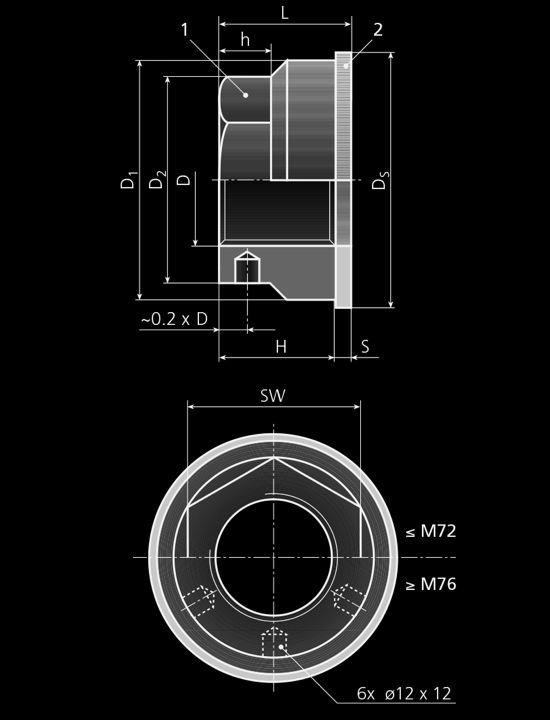

1. 螺纹尺寸D
  M20
2. 可用螺距P1（mm）
  2.5
3. 可用螺距P2（mm）
  1.5
4. 可用螺距P3（mm）
  1
5. 螺栓主体D1（mm）
  35
6. 螺栓主体H（mm）
  17
7. 螺栓主体D2（mm）
  30
8. 螺栓主体h（mm）
  8
1. 螺栓主体SW（mm）
  27
2. 硬质垫圈DS（mm）
  38
3. 硬质垫圈S（mm）
  4
4. 最大高度L（mm）
  21
5. 重量（kg）
  0.1
6. 总预紧力公称F1（kN）
  110
7. 总预紧力最大F2（kN）
  140
1. 螺纹尺寸D
  M24
2. 可用螺距P1（mm）
  3
3. 可用螺距P2（mm）
  2
4. 可用螺距P3（mm）
  1.5
5. 螺栓主体D1（mm）
  42
6. 螺栓主体H（mm）
  20
7. 螺栓主体D2（mm）
  37
8. 螺栓主体h（mm）
  10
1. 螺栓主体SW（mm）
  33
2. 硬质垫圈DS（mm）
  45
3. 硬质垫圈S（mm）
  4
4. 最大高度L（mm）
  24
5. 重量（kg）
  0.15
6. 总预紧力公称F1（kN）
  145
7. 总预紧力最大F2（kN）
  187
1. 螺纹尺寸D
  M27
2. 可用螺距P1（mm）
  3
3. 可用螺距P2（mm）
  2
4. 可用螺距P3（mm）
  1.5
5. 螺栓主体D1（mm）
  47
6. 螺栓主体H（mm）
  23
7. 螺栓主体D2（mm）
  40
8. 螺栓主体h（mm）
  11
1. 螺栓主体SW（mm）
  36
2. 硬质垫圈DS（mm）
  50
3. 硬质垫圈S（mm）
  5
4. 最大高度L（mm）
  28
5. 重量（kg）
  0.2
6. 总预紧力公称F1（kN）
  214
7. 总预紧力最大F2（kN）
  285
1. 螺纹尺寸D
  M30
2. 可用螺距P1（mm）
  3.5
3. 可用螺距P2（mm）
  2
4. 可用螺距P3（mm）
  1.5
5. 螺栓主体D1（mm）
  52
6. 螺栓主体H（mm）
  25
7. 螺栓主体D2（mm）
  43
8. 螺栓主体h（mm）
  12
1. 螺栓主体SW（mm）
  39
2. 硬质垫圈DS（mm）
  56
3. 硬质垫圈S（mm）
  5
4. 最大高度L（mm）
  30
5. 重量（kg）
  0.25
6. 总预紧力公称F1（kN）
  214
7. 总预紧力最大F2（kN）
  285
1. 螺纹尺寸D
  M33
2. 可用螺距P1（mm）
  3.5
3. 可用螺距P2（mm）
  2
4. 可用螺距P3（mm）
  1.5
5. 螺栓主体D1（mm）
  57
6. 螺栓主体H（mm）
  28
7. 螺栓主体D2（mm）
  47
8. 螺栓主体h（mm）
  13
1. 螺栓主体SW（mm）
  42
2. 硬质垫圈DS（mm）
  63
3. 硬质垫圈S（mm）
  6
4. 最大高度L（mm）
  34
5. 重量（kg）
  0.4
6. 总预紧力公称F1（kN）
  285
7. 总预紧力最大F2（kN）
  380
1. 螺纹尺寸D
  M36
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  3
4. 可用螺距P3（mm）
  1.5
5. 螺栓主体D1（mm）
  62
6. 螺栓主体H（mm）
  31
7. 螺栓主体D2（mm）
  53
8. 螺栓主体h（mm）
  14
1. 螺栓主体SW（mm）
  48
2. 硬质垫圈DS（mm）
  69
3. 硬质垫圈S（mm）
  6
4. 最大高度L（mm）
  37
5. 重量（kg）
  0.5
6. 总预紧力公称F1（kN）
  343
7. 总预紧力最大F2（kN）
  457
1. 螺纹尺寸D
  M39
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  3
4. 可用螺距P3（mm）
  1.5
5. 螺栓主体D1（mm）
  66
6. 螺栓主体H（mm）
  33
7. 螺栓主体D2（mm）
  56
8. 螺栓主体h（mm）
  15
1. 螺栓主体SW（mm）
  51
2. 硬质垫圈DS（mm）
  72
3. 硬质垫圈S（mm）
  6
4. 最大高度L（mm）
  39
5. 重量（kg）
  0.6
6. 总预紧力公称F1（kN）
  457
7. 总预紧力最大F2（kN）
  610
1. 螺纹尺寸D
  M42
2. 可用螺距P1（mm）
  4.5
3. 可用螺距P2（mm）
  3
4. 可用螺距P3（mm）
  1.5
5. 螺栓主体D1（mm）
  73
6. 螺栓主体H（mm）
  36
7. 螺栓主体D2（mm）
  62
8. 螺栓主体h（mm）
  17
1. 螺栓主体SW（mm）
  56
2. 硬质垫圈DS（mm）
  76
3. 硬质垫圈S（mm）
  6
4. 最大高度L（mm）
  42
5. 重量（kg）
  0.75
6. 总预紧力公称F1（kN）
  457
7. 总预紧力最大F2（kN）
  610
1. 螺纹尺寸D
  M45
2. 可用螺距P1（mm）
  4.5
3. 可用螺距P2（mm）
  3
4. 可用螺距P3（mm）
  1.5
5. 螺栓主体D1（mm）
  77
6. 螺栓主体H（mm）
  38
7. 螺栓主体D2（mm）
  64
8. 螺栓主体h（mm）
  18
1. 螺栓主体SW（mm）
  57
2. 硬质垫圈DS（mm）
  81
3. 硬质垫圈S（mm）
  6
4. 最大高度L（mm）
  44
5. 重量（kg）
  0.85
6. 总预紧力公称F1（kN）
  700
7. 总预紧力最大F2（kN）
  935
1. 螺纹尺寸D
  M48
2. 可用螺距P1（mm）
  5
3. 可用螺距P2（mm）
  3
4. 可用螺距P3（mm）
  1.5
5. 螺栓主体D1（mm）
  83
6. 螺栓主体H（mm）
  41
7. 螺栓主体D2（mm）
  71
8. 螺栓主体h（mm）
  19
1. 螺栓主体SW（mm）
  64
2. 硬质垫圈DS（mm）
  86
3. 硬质垫圈S（mm）
  6
4. 最大高度L（mm）
  47
5. 重量（kg）
  1.1
6. 总预紧力公称F1（kN）
  700
7. 总预紧力最大F2（kN）
  935
1. 螺纹尺寸D
  M52
2. 可用螺距P1（mm）
  5
3. 可用螺距P2（mm）
  3
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  88
6. 螺栓主体H（mm）
  44
7. 螺栓主体D2（mm）
  74
8. 螺栓主体h（mm）
  21
1. 螺栓主体SW（mm）
  67
2. 硬质垫圈DS（mm）
  94
3. 硬质垫圈S（mm）
  6
4. 最大高度L（mm）
  50
5. 重量（kg）
  1.25
6. 总预紧力公称F1（kN）
  700
7. 总预紧力最大F2（kN）
  935
1. 螺纹尺寸D
  M56
2. 可用螺距P1（mm）
  5.5
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  97
6. 螺栓主体H（mm）
  48
7. 螺栓主体D2（mm）
  80
8. 螺栓主体h（mm）
  22
1. 螺栓主体SW（mm）
  72
2. 硬质垫圈DS（mm）
  100
3. 硬质垫圈S（mm）
  6
4. 最大高度L（mm）
  54
5. 重量（kg）
  1.6
6. 总预紧力公称F1（kN）
  875
7. 总预紧力最大F2（kN）
  1160
1. 螺纹尺寸D
  M60
2. 可用螺距P1（mm）
  5.5
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  105
6. 螺栓主体H（mm）
  51
7. 螺栓主体D2（mm）
  84
8. 螺栓主体h（mm）
  23
1. 螺栓主体SW（mm）
  76
2. 硬质垫圈DS（mm）
  110
3. 硬质垫圈S（mm）
  8
4. 最大高度L（mm）
  59
5. 重量（kg）
  2.05
6. 总预紧力公称F1（kN）
  875
7. 总预紧力最大F2（kN）
  1160
1. 螺纹尺寸D
  M64
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  111
6. 螺栓主体H（mm）
  54
7. 螺栓主体D2（mm）
  88
8. 螺栓主体h（mm）
  26
1. 螺栓主体SW（mm）
  80
2. 硬质垫圈DS（mm）
  120
3. 硬质垫圈S（mm）
  8
4. 最大高度L（mm）
  62
5. 重量（kg）
  2.35
6. 总预紧力公称F1（kN）
  1270
7. 总预紧力最大F2（kN）
  1690
1. 螺纹尺寸D
  M72
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  125
6. 螺栓主体H（mm）
  61
7. 螺栓主体D2（mm）
  98
8. 螺栓主体h（mm）
  29
1. 螺栓主体SW（mm）
  90
2. 硬质垫圈DS（mm）
  130
3. 硬质垫圈S（mm）
  8
4. 最大高度L（mm）
  69
5. 重量（kg）
  3.15
6. 总预紧力公称F1（kN）
  1270
7. 总预紧力最大F2（kN）
  1690
1. 螺纹尺寸D
  M76
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  132
6. 螺栓主体H（mm）
  64
7. 螺栓主体D2（mm）
  109
8. 螺栓主体h（mm）
  30
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  138
3. 硬质垫圈S（mm）
  10
4. 最大高度L（mm）
  74
5. 重量（kg）
  4.2
6. 总预紧力公称F1（kN）
  1900
7. 总预紧力最大F2（kN）
  2530
1. 螺纹尺寸D
  M80
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  139
6. 螺栓主体H（mm）
  68
7. 螺栓主体D2（mm）
  120
8. 螺栓主体h（mm）
  32
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  145
3. 硬质垫圈S（mm）
  10
4. 最大高度L（mm）
  78
5. 重量（kg）
  5.2
6. 总预紧力公称F1（kN）
  1900
7. 总预紧力最大F2（kN）
  2530
1. 螺纹尺寸D
  M90
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  156
6. 螺栓主体H（mm）
  76
7. 螺栓主体D2（mm）
  135
8. 螺栓主体h（mm）
  36
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  160
3. 硬质垫圈S（mm）
  10
4. 最大高度L（mm）
  86
5. 重量（kg）
  7.1
6. 总预紧力公称F1（kN）
  2530
7. 总预紧力最大F2（kN）
  3380
1. 螺纹尺寸D
  M100
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  173
6. 螺栓主体H（mm）
  85
7. 螺栓主体D2（mm）
  150
8. 螺栓主体h（mm）
  40
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  180
3. 硬质垫圈S（mm）
  10
4. 最大高度L（mm）
  95
5. 重量（kg）
  9.7
6. 总预紧力公称F1（kN）
  2530
7. 总预紧力最大F2（kN）
  3380
1. 螺纹尺寸D
  M110
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  191
6. 螺栓主体H（mm）
  94
7. 螺栓主体D2（mm）
  165
8. 螺栓主体h（mm）
  44
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  202
3. 硬质垫圈S（mm）
  10
4. 最大高度L（mm）
  104
5. 重量（kg）
  13
6. 总预紧力公称F1（kN）
  3150
7. 总预紧力最大F2（kN）
  4200
1. 螺纹尺寸D
  M120
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  208
6. 螺栓主体H（mm）
  102
7. 螺栓主体D2（mm）
  180
8. 螺栓主体h（mm）
  48
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  215
3. 硬质垫圈S（mm）
  12
4. 最大高度L（mm）
  114
5. 重量（kg）
  16.75
6. 总预紧力公称F1（kN）
  4200
7. 总预紧力最大F2（kN）
  5600
1. 螺纹尺寸D
  M125
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  218
6. 螺栓主体H（mm）
  108
7. 螺栓主体D2（mm）
  188
8. 螺栓主体h（mm）
  51
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  227
3. 硬质垫圈S（mm）
  12
4. 最大高度L（mm）
  120
5. 重量（kg）
  19.5
6. 总预紧力公称F1（kN）
  4200
7. 总预紧力最大F2（kN）
  5600
1. 螺纹尺寸D
  M130
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  226
6. 螺栓主体H（mm）
  111
7. 螺栓主体D2（mm）
  195
8. 螺栓主体h（mm）
  52
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  234
3. 硬质垫圈S（mm）
  12
4. 最大高度L（mm）
  123
5. 重量（kg）
  21.25
6. 总预紧力公称F1（kN）
  4700
7. 总预紧力最大F2（kN）
  6300
1. 螺纹尺寸D
  M140
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  243
6. 螺栓主体H（mm）
  119
7. 螺栓主体D2（mm）
  210
8. 螺栓主体h（mm）
  56
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  253
3. 硬质垫圈S（mm）
  12
4. 最大高度L（mm）
  131
5. 重量（kg）
  26.25
6. 总预紧力公称F1（kN）
  5250
7. 总预紧力最大F2（kN）
  7000
1. 螺纹尺寸D
  M150
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  2
5. 螺栓主体D1（mm）
  260
6. 螺栓主体H（mm）
  127
7. 螺栓主体D2（mm）
  225
8. 螺栓主体h（mm）
  60
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  271
3. 硬质垫圈S（mm）
  12
4. 最大高度L（mm）
  139
5. 重量（kg）
  31.75
6. 总预紧力公称F1（kN）
  5250
7. 总预紧力最大F2（kN）
  7000
1. 螺纹尺寸D
  M160
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  4
4. 可用螺距P3（mm）
  -
5. 螺栓主体D1（mm）
  278
6. 螺栓主体H（mm）
  136
7. 螺栓主体D2（mm）
  240
8. 螺栓主体h（mm）
  64
1. 螺栓主体SW（mm）
  —*
2. 硬质垫圈DS（mm）
  290
3. 硬质垫圈S（mm）
  12
4. 最大高度L（mm）
  148
5. 重量（kg）
  38.75
6. 总预紧力公称F1（kN）
  6300
7. 总预紧力最大F2（kN）
  8400
1. 螺纹尺寸D
  螺纹尺寸D
2. 可用螺距P1（mm）
  可用螺距P1（mm）
3. 可用螺距P2（mm）
  可用螺距P2（mm）
4. 可用螺距P3（mm）
  可用螺距P3（mm）
5. 螺栓主体D1（mm）
  螺栓主体D1（mm）
6. 螺栓主体H（mm）
  螺栓主体H（mm）
7. 螺栓主体D2（mm）
  螺栓主体D2（mm）
8. 螺栓主体h（mm）
  螺栓主体h（mm）
1. 螺栓主体SW（mm）
  螺栓主体SW（mm）
2. 硬质垫圈DS（mm）
  硬质垫圈DS（mm）
3. 硬质垫圈S（mm）
  硬质垫圈S（mm）
4. 最大高度L（mm）
  最大高度L（mm）
5. 重量（kg）
  重量（kg）
6. 总预紧力公称F1（kN）
  总预紧力公称F1（kN）
7. 总预紧力最大F2（kN）
  总预紧力最大F2（kN）
1. 螺纹尺寸D
  3/4
2. 可用螺距P1（mm）
  10
3. 可用螺距P2（mm）
  16
4. 可用螺距P3（mm）
  -
5. 螺栓主体D1（mm）
  1.3
6. 螺栓主体H（mm）
  0.64
7. 螺栓主体D2（mm）
  1.11
8. 螺栓主体h（mm）
  0.3
1. 螺栓主体SW（mm）
  1
2. 硬质垫圈DS（mm）
  1.5
3. 硬质垫圈S（mm）
  0.13
4. 最大高度L（mm）
  0.77
5. 重量（kg）
  0.17
6. 总预紧力公称F1（kN）
  20400
7. 总预紧力最大F2（kN）
  27200
1. 螺纹尺寸D
  7/8
2. 可用螺距P1（mm）
  9
3. 可用螺距P2（mm）
  14
4. 可用螺距P3（mm）
  -
5. 螺栓主体D1（mm）
  1.52
6. 螺栓主体H（mm）
  0.74
7. 螺栓主体D2（mm）
  1.25
8. 螺栓主体h（mm）
  0.35
1. 螺栓主体SW（mm）
  1-1/8
2. 硬质垫圈DS（mm）
  1.62
3. 硬质垫圈S（mm）
  0.13
4. 最大高度L（mm）
  0.87
5. 重量（kg）
  0.23
6. 总预紧力公称F1（kN）
  30600
7. 总预紧力最大F2（kN）
  40800
1. 螺纹尺寸D
  1
2. 可用螺距P1（mm）
  8
3. 可用螺距P2（mm）
  12
4. 可用螺距P3（mm）
  14
5. 螺栓主体D1（mm）
  1.73
6. 螺栓主体H（mm）
  0.85
7. 螺栓主体D2（mm）
  1.46
8. 螺栓主体h（mm）
  0.4
1. 螺栓主体SW（mm）
  1-5/16
2. 硬质垫圈DS（mm）
  2
3. 硬质垫圈S（mm）
  0.6
4. 最大高度L（mm）
  1.01
5. 重量（kg）
  0.38
6. 总预紧力公称F1（kN）
  48600
7. 总预紧力最大F2（kN）
  64800
1. 螺纹尺寸D
  1-1/8
2. 可用螺距P1（mm）
  7
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  1.95
6. 螺栓主体H（mm）
  0.96
7. 螺栓主体D2（mm）
  1.67
8. 螺栓主体h（mm）
  0.45
1. 螺栓主体SW（mm）
  1-1/2
2. 硬质垫圈DS（mm）
  2.12
3. 硬质垫圈S（mm）
  0.16
4. 最大高度L（mm）
  1.12
5. 重量（kg）
  0.52
6. 总预紧力公称F1（kN）
  48600
7. 总预紧力最大F2（kN）
  64800
1. 螺纹尺寸D
  1-1/4
2. 可用螺距P1（mm）
  7
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  2.17
6. 螺栓主体H（mm）
  1.06
7. 螺栓主体D2（mm）
  1.81
8. 螺栓主体h（mm）
  0.5
1. 螺栓主体SW（mm）
  1-5/8
2. 硬质垫圈DS（mm）
  2.5
3. 硬质垫圈S（mm）
  0.19
4. 最大高度L（mm）
  1.25
5. 重量（kg）
  0.73
6. 总预紧力公称F1（kN）
  64800
7. 总预紧力最大F2（kN）
  86400
1. 螺纹尺寸D
  1-3/8
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  2.38
6. 螺栓主体H（mm）
  1.17
7. 螺栓主体D2（mm）
  1.94
8. 螺栓主体h（mm）
  0.55
1. 螺栓主体SW（mm）
  1-3/4
2. 硬质垫圈DS（mm）
  2.5
3. 硬质垫圈S（mm）
  0.19
4. 最大高度L（mm）
  2.13
5. 重量（kg）
  0.87
6. 总预紧力公称F1（kN）
  73800
7. 总预紧力最大F2（kN）
  98400
1. 螺纹尺寸D
  1-1/2
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  2.6
6. 螺栓主体H（mm）
  1.28
7. 螺栓主体D2（mm）
  2.22
8. 螺栓主体h（mm）
  0.6
1. 螺栓主体SW（mm）
  2
2. 硬质垫圈DS（mm）
  3
3. 硬质垫圈S（mm）
  0.25
4. 最大高度L（mm）
  1.53
5. 重量（kg）
  1.33
6. 总预紧力公称F1（kN）
  98400
7. 总预紧力最大F2（kN）
  131200
1. 螺纹尺寸D
  1-5/8
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  2.81
6. 螺栓主体H（mm）
  1.38
7. 螺栓主体D2（mm）
  2.36
8. 螺栓主体h（mm）
  0.65
1. 螺栓主体SW（mm）
  2-1/8
2. 硬质垫圈DS（mm）
  3
3. 硬质垫圈S（mm）
  0.25
4. 最大高度L（mm）
  1.63
5. 重量（kg）
  1.54
6. 总预紧力公称F1（kN）
  98400
7. 总预紧力最大F2（kN）
  131200
1. 螺纹尺寸D
  1-3/4
2. 可用螺距P1（mm）
  5
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  3.03
6. 螺栓主体H（mm）
  1.49
7. 螺栓主体D2（mm）
  2.5
8. 螺栓主体h（mm）
  0.7
1. 螺栓主体SW（mm）
  2-1/4
2. 硬质垫圈DS（mm）
  3.25
3. 硬质垫圈S（mm）
  0.25
4. 最大高度L（mm）
  1.74
5. 重量（kg）
  1.85
6. 总预紧力公称F1（kN）
  129600
7. 总预紧力最大F2（kN）
  172800
1. 螺纹尺寸D
  1-7/8
2. 可用螺距P1（mm）
  6
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  3.25
6. 螺栓主体H（mm）
  1.59
7. 螺栓主体D2（mm）
  2.78
8. 螺栓主体h（mm）
  0.75
1. 螺栓主体SW（mm）
  2-1/2
2. 硬质垫圈DS（mm）
  3.5
3. 硬质垫圈S（mm）
  0.25
4. 最大高度L（mm）
  1.84
5. 重量（kg）
  2.54
6. 总预紧力公称F1（kN）
  175200
7. 总预紧力最大F2（kN）
  233600
1. 螺纹尺寸D
  2
2. 可用螺距P1（mm）
  4.5
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  3.46
6. 螺栓主体H（mm）
  1.7
7. 螺栓主体D2（mm）
  2.92
8. 螺栓主体h（mm）
  0.8
1. 螺栓主体SW（mm）
  2-5/8
2. 硬质垫圈DS（mm）
  3.75
3. 硬质垫圈S（mm）
  0.25
4. 最大高度L（mm）
  1.95
5. 重量（kg）
  2.76
6. 总预紧力公称F1（kN）
  175200
7. 总预紧力最大F2（kN）
  233600
1. 螺纹尺寸D
  2-1/4
2. 可用螺距P1（mm）
  4.5
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  3.9
6. 螺栓主体H（mm）
  1.91
7. 螺栓主体D2（mm）
  3.3
8. 螺栓主体h（mm）
  0.9
1. 螺栓主体SW（mm）
  3
2. 硬质垫圈DS（mm）
  4.22
3. 硬质垫圈S（mm）
  0.31
4. 最大高度L（mm）
  2.22
5. 重量（kg）
  4.07
6. 总预紧力公称F1（kN）
  175200
7. 总预紧力最大F2（kN）
  233600
1. 螺纹尺寸D
  2-1/2
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  4.33
6. 螺栓主体H（mm）
  2.13
7. 螺栓主体D2（mm）
  3.55
8. 螺栓主体h（mm）
  1
1. 螺栓主体SW（mm）
  3-1/4
2. 硬质垫圈DS（mm）
  4.7
3. 硬质垫圈S（mm）
  0.31
4. 最大高度L（mm）
  2.44
5. 重量（kg）
  5.31
6. 总预紧力公称F1（kN）
  285600
7. 总预紧力最大F2（kN）
  380800
1. 螺纹尺寸D
  2-3/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  8
4. 可用螺距P3（mm）
  12
5. 螺栓主体D1（mm）
  4.76
6. 螺栓主体H（mm）
  2.34
7. 螺栓主体D2（mm）
  3.93
8. 螺栓主体h（mm）
  1.1
1. 螺栓主体SW（mm）
  3-5/8
2. 硬质垫圈DS（mm）
  4.95
3. 硬质垫圈S（mm）
  0.31
4. 最大高度L（mm）
  2.65
5. 重量（kg）
  7.46
6. 总预紧力公称F1（kN）
  285600
7. 总预紧力最大F2（kN）
  380800
1. 螺纹尺寸D
  3
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  5.23
6. 螺栓主体H（mm）
  2.55
7. 螺栓主体D2（mm）
  4.3
8. 螺栓主体h（mm）
  1.2
1. 螺栓主体SW（mm）
  4
2. 硬质垫圈DS（mm）
  5.45
3. 硬质垫圈S（mm）
  0.38
4. 最大高度L（mm）
  2.93
5. 重量（kg）
  9.18
6. 总预紧力公称F1（kN）
  428400
7. 总预紧力最大F2（kN）
  571200
1. 螺纹尺寸D
  3-1/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  5.63
6. 螺栓主体H（mm）
  2.76
7. 螺栓主体D2（mm）
  4.88
8. 螺栓主体h（mm）
  1.3
1. 螺栓主体SW（mm）
  4-1/2
2. 硬质垫圈DS（mm）
  5.95
3. 硬质垫圈S（mm）
  0.38
4. 最大高度L（mm）
  3.14
5. 重量（kg）
  12.08
6. 总预紧力公称F1（kN）
  428400
7. 总预紧力最大F2（kN）
  571200
1. 螺纹尺寸D
  3-1/2
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  6.06
6. 螺栓主体H（mm）
  2.98
7. 螺栓主体D2（mm）
  5.25
8. 螺栓主体h（mm）
  1.4
1. 螺栓主体SW（mm）
  4-7/8
2. 硬质垫圈DS（mm）
  6.45
3. 硬质垫圈S（mm）
  0.38
4. 最大高度L（mm）
  3.36
5. 重量（kg）
  14.98
6. 总预紧力公称F1（kN）
  571200
7. 总预紧力最大F2（kN）
  761600
1. 螺纹尺寸D
  3-3/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  6.5
6. 螺栓主体H（mm）
  3.19
7. 螺栓主体D2（mm）
  5.63
8. 螺栓主体h（mm）
  1.5
1. 螺栓主体SW（mm）
  5-1/4
2. 硬质垫圈DS（mm）
  6.94
3. 硬质垫圈S（mm）
  0.38
4. 最大高度L（mm）
  3.57
5. 重量（kg）
  18.36
6. 总预紧力公称F1（kN）
  571200
7. 总预紧力最大F2（kN）
  761600
1. 螺纹尺寸D
  4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  6.93
6. 螺栓主体H（mm）
  3.4
7. 螺栓主体D2（mm）
  6
8. 螺栓主体h（mm）
  1.6
1. 螺栓主体SW（mm）
  5-5/8
2. 硬质垫圈DS（mm）
  7.45
3. 硬质垫圈S（mm）
  0.43
4. 最大高度L（mm）
  3.83
5. 重量（kg）
  22.55
6. 总预紧力公称F1（kN）
  642600
7. 总预紧力最大F2（kN）
  856800
1. 螺纹尺寸D
  4-1/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  7.36
6. 螺栓主体H（mm）
  3.61
7. 螺栓主体D2（mm）
  6.38
8. 螺栓主体h（mm）
  1.7
1. 螺栓主体SW（mm）
  5-7/8
2. 硬质垫圈DS（mm）
  7.95
3. 硬质垫圈S（mm）
  0.43
4. 最大高度L（mm）
  4.04
5. 重量（kg）
  28.55
6. 总预紧力公称F1（kN）
  806400
7. 总预紧力最大F2（kN）
  1075200
1. 螺纹尺寸D
  4-1/2
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  7.79
6. 螺栓主体H（mm）
  3.83
7. 螺栓主体D2（mm）
  6.75
8. 螺栓主体h（mm）
  1.8
1. 螺栓主体SW（mm）
  6-1/4
2. 硬质垫圈DS（mm）
  8.2
3. 硬质垫圈S（mm）
  0.43
4. 最大高度L（mm）
  4.26
5. 重量（kg）
  30.98
6. 总预紧力公称F1（kN）
  806400
7. 总预紧力最大F2（kN）
  1075200
1. 螺纹尺寸D
  4-3/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  8.23
6. 螺栓主体H（mm）
  4.04
7. 螺栓主体D2（mm）
  7.13
8. 螺栓主体h（mm）
  1.9
1. 螺栓主体SW（mm）
  6-5/8
2. 硬质垫圈DS（mm）
  8.7
3. 硬质垫圈S（mm）
  0.43
4. 最大高度L（mm）
  4.47
5. 重量（kg）
  38.95
6. 总预紧力公称F1（kN）
  907200
7. 总预紧力最大F2（kN）
  1209600
1. 螺纹尺寸D
  5
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  8.66
6. 螺栓主体H（mm）
  4.25
7. 螺栓主体D2（mm）
  7.5
8. 螺栓主体h（mm）
  2
1. 螺栓主体SW（mm）
  7
2. 硬质垫圈DS（mm）
  9.45
3. 硬质垫圈S（mm）
  0.5
4. 最大高度L（mm）
  4.75
5. 重量（kg）
  46.8
6. 总预紧力公称F1（kN）
  1008000
7. 总预紧力最大F2（kN）
  1344000
1. 螺纹尺寸D
  5-1/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  9.09
6. 螺栓主体H（mm）
  4.46
7. 螺栓主体D2（mm）
  7.88
8. 螺栓主体h（mm）
  2.1
1. 螺栓主体SW（mm）
  7-3/8
2. 硬质垫圈DS（mm）
  9.45
3. 硬质垫圈S（mm）
  0.5
4. 最大高度L（mm）
  4.96
5. 重量（kg）
  52.48
6. 总预紧力公称F1（kN）
  1108800
7. 总预紧力最大F2（kN）
  1478400
1. 螺纹尺寸D
  5-1/2
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  9.53
6. 螺栓主体H（mm）
  4.68
7. 螺栓主体D2（mm）
  8.25
8. 螺栓主体h（mm）
  2.2
1. 螺栓主体SW（mm）
  7-3/4
2. 硬质垫圈DS（mm）
  9.95
3. 硬质垫圈S（mm）
  0.5
4. 最大高度L（mm）
  5.18
5. 重量（kg）
  56.03
6. 总预紧力公称F1（kN）
  1108800
7. 总预紧力最大F2（kN）
  1478400
1. 螺纹尺寸D
  5-3/4
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  9.96
6. 螺栓主体H（mm）
  4.89
7. 螺栓主体D2（mm）
  8.63
8. 螺栓主体h（mm）
  2.3
1. 螺栓主体SW（mm）
  8-1/8
2. 硬质垫圈DS（mm）
  10.45
3. 硬质垫圈S（mm）
  0.5
4. 最大高度L（mm）
  5.39
5. 重量（kg）
  65.49
6. 总预紧力公称F1（kN）
  1209600
7. 总预紧力最大F2（kN）
  1612800
1. 螺纹尺寸D
  6
2. 可用螺距P1（mm）
  4
3. 可用螺距P2（mm）
  6
4. 可用螺距P3（mm）
  8
5. 螺栓主体D1（mm）
  10.39
6. 螺栓主体H（mm）
  5.1
7. 螺栓主体D2（mm）
  9
8. 螺栓主体h（mm）
  2.4
1. 螺栓主体SW（mm）
  8-1/2
2. 硬质垫圈DS（mm）
  10.95
3. 硬质垫圈S（mm）
  0.5
4. 最大高度L（mm）
  5.6
5. 重量（kg）
  72.84
6. 总预紧力公称F1（kN）
  1209600
7. 总预紧力最大F2（kN）
  1612800

弹性螺母

资料下载

首页 / 产品中心 / 产品列表 / 弹性螺母

文档

SX8系列弹性螺母样册
2019-07-24 16:47:04

PDF 下载
超级螺栓介绍
2019-07-24 16:50:20

PDF 下载
连接件设计和安装信息
2019-07-24 16:51:09

PDF 下载

文档

选型表
2019-07-24 16:51:18

PDF 下载

弹性螺母

弹性螺母

弹性螺母

螺纹尺寸D

M20

可用螺距P1（mm）

2.5

可用螺距P2（mm）

1.5

可用螺距P3（mm）

1

螺栓主体D1（mm）

35

螺栓主体H（mm）

17

螺栓主体D2（mm）

30

螺栓主体h（mm）

8

螺栓主体SW（mm）

27

硬质垫圈DS（mm）

38

硬质垫圈S（mm）

4

最大高度L（mm）

21

重量（kg）

0.1

总预紧力公称F1（kN）

110

总预紧力最大F2（kN）

140

螺纹尺寸D

M24

可用螺距P1（mm）

3

可用螺距P2（mm）

2

可用螺距P3（mm）

1.5

螺栓主体D1（mm）

42

螺栓主体H（mm）

20

螺栓主体D2（mm）

37

螺栓主体h（mm）

10

螺栓主体SW（mm）

33

硬质垫圈DS（mm）

45

硬质垫圈S（mm）

4

最大高度L（mm）

24

重量（kg）

0.15

总预紧力公称F1（kN）

145

总预紧力最大F2（kN）

187

螺纹尺寸D

M27

可用螺距P1（mm）

3

可用螺距P2（mm）

2

可用螺距P3（mm）

1.5

螺栓主体D1（mm）

47

螺栓主体H（mm）

23

螺栓主体D2（mm）

40

螺栓主体h（mm）

11

螺栓主体SW（mm）
