FTA法兰调整器

产品规格

FTA法兰调整器

  • FTA-1
  • FTA-4
  • FTA-9
  • FTA-9TE
  • 更多
    1. 最大举升力(t)

      1
    2. 最大举升力(kN)

      10
    3. 最小螺栓尺寸(mm)

      16
    4. 最小螺栓尺寸(in)

      0.63
    5. 法兰厚度(含法兰垫片)(mm)

      14-82
    6. 法兰厚度(含法兰垫片)(in)

      0.55-3.29

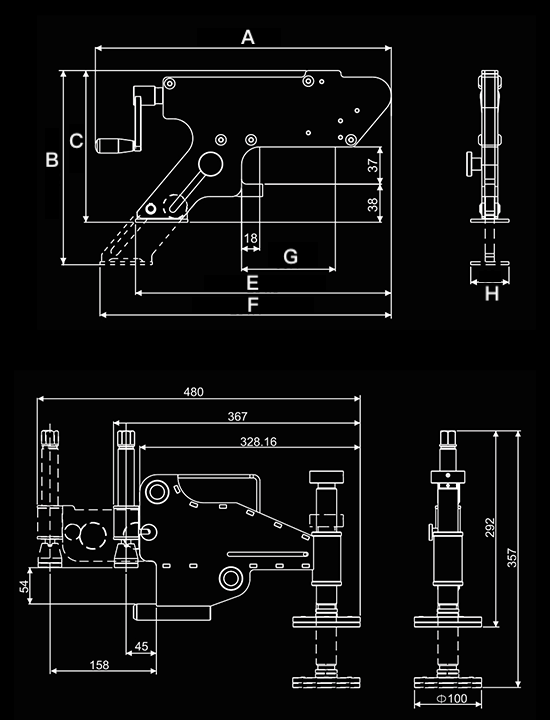

    7. 尺寸A(mm)

      294.5
    8. 尺寸B(mm)

      195
    1. 尺寸C(mm)

      151
    2. 尺寸D(mm)

      38
    3. 尺寸E(mm)

      254.5
    4. 尺寸F(mm)

      291.4
    5. 尺寸G(mm)

      93.4
    6. 尺寸H(mm)

      38
    7. 重量(kg)

      2
    1. 最大举升力(t)

      4
    2. 最大举升力(kN)

      40
    3. 最小螺栓尺寸(mm)

      24
    4. 最小螺栓尺寸(in)

      0.95
    5. 法兰厚度(含法兰垫片)(mm)

      30-133
    6. 法兰厚度(含法兰垫片)(in)

      1.18-5.23
    7. 尺寸A(mm)

      367
    8. 尺寸B(mm)

      357
    1. 尺寸C(mm)

      292
    2. 尺寸D(mm)

      45
    3. 尺寸E(mm)

      328.16
    4. 尺寸F(mm)

      480
    5. 尺寸G(mm)

      158
    6. 尺寸H(mm)

      100
    7. 重量(kg)

      8.6
    1. 最大举升力(t)

      10
    2. 最大举升力(kN)

      90
    3. 最小螺栓尺寸(mm)

      31.5
    4. 最小螺栓尺寸(in)

      1.24
    5. 法兰厚度(含法兰垫片)(mm)

      93-228
    6. 法兰厚度(含法兰垫片)(in)

      3.66-9.00
    7. 尺寸A(mm)

      527
    8. 尺寸B(mm)

      496
    1. 尺寸C(mm)

      339
    2. 尺寸D(mm)

      82
    3. 尺寸E(mm)

      527
    4. 尺寸F(mm)

      657
    5. 尺寸G(mm)

      110
    6. 尺寸H(mm)

      100
    7. 重量(kg)

      16.5
    1. 最大举升力(t)

      10
    2. 最大举升力(kN)

      90
    3. 最小螺栓尺寸(mm)

      31.5
    4. 最小螺栓尺寸(in)

      1.24
    5. 法兰厚度(含法兰垫片)(mm)

      93-228
    6. 法兰厚度(含法兰垫片)(in)

      3.66-9.00
    7. 尺寸A(mm)

      526.5
    8. 尺寸B(mm)

      579.95
    1. 尺寸C(mm)

      419.45
    2. 尺寸D(mm)

      87.44
    3. 尺寸E(mm)

      240
    4. 尺寸F(mm)

      656.5
    5. 尺寸G(mm)

      110
    6. 尺寸H(mm)

      100
    7. 重量(kg)

      16.5
